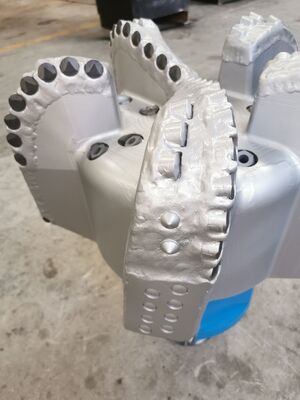

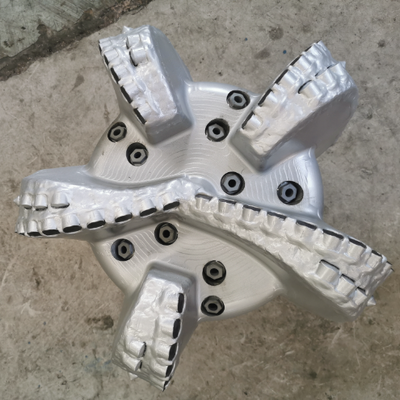

17-1/2 pouces de carbure d'acier PDC Forage de roche pour le puits d'eau de champs pétrolifères

Tête de forage PDC pour appareil de forage pétrolier

Descriptions :

Selon l'International Association of Drilling Contractors (IADC), la classification des trépans à taillants fixes est composée de quatre caractères qui désignent :

• Matériau du corps de la tête de forage PDC.
• Densité des taillants de la tête de forage PDC.
• Taille ou type des taillants de la tête de forage PDC.
• Profil de la tête de forage PDC

Profil de la tête PDC

La forme du profil de la tête PDC est l'une des caractéristiques les plus importantes des trépans à taillants fixes, ayant une influence directe sur les possibilités de placement et de densité des taillants ainsi que sur les configurations hydrauliques. Le profil affecte également : la stabilité du trépan

PDC Tête de forage  Taillants

Les taillants en composite diamant polycristallin (PDC) sont le principal point de contact d'une tête de forage. Les têtes PDC enlèvent la roche principalement par cisaillement.

Les taillants PDC sont exposés à de nombreux cycles de chauffage et de refroidissement dans le puits, un environnement très difficile.

Les taillants PDC qui ont une dégradation thermique plus faible et une plus grande stabilité thermique atteignent généralement uneROP plus élevée et une résistance à l'usure accrue. L'optimisation du taillants est donc importante.

Buses de tête de forage PDC

Les buses de la tête de forage aident à dégager la zone de coupe et à refroidir les taillants en composite diamant polycristallin (PDC).

Le placement efficace de ces buses ainsi que l'angle auquel elles sont réglées jouent un rôle essentiel dans l'efficacité de la tête de forage.

Les canaux de fluide complètent également le placement des buses pour améliorer le dégagement des déblais.

Têtes de forage PDC à corps en acier

Le corps en acier est l'opposé du corps en matrice. Il peut résister à des charges d'impact élevées, mais il est plus mou et manque de caractéristiques de protection. La résistance et la ductilité de l'acier confèrent aux corps de trépans en acier une résistance élevée aux chocs.

Les corps en acier sont considérablement plus résistants que les corps en matrice.

Une caractéristique avantageuse des trépans en acier est qu'ils peuvent facilement être reconstruits un certain nombre de fois car les taillants usés ou endommagés peuvent être remplacés assez facilement. Ceci est un avantage particulier pour les opérateurs dans des environnements de forage à faible coût.

Les têtes de forage en diamant polycristallin compact (PDC) sont différentes des trépans à rouleaux en ce sens qu'elles sont des corps monoblocs sans pièces mobiles. Les taillants fixes déchiquettent la roche, de sorte que la tête de forage peut fonctionner à des vitesses de rotation plus élevées plus efficacement dans les formations consolidées.
