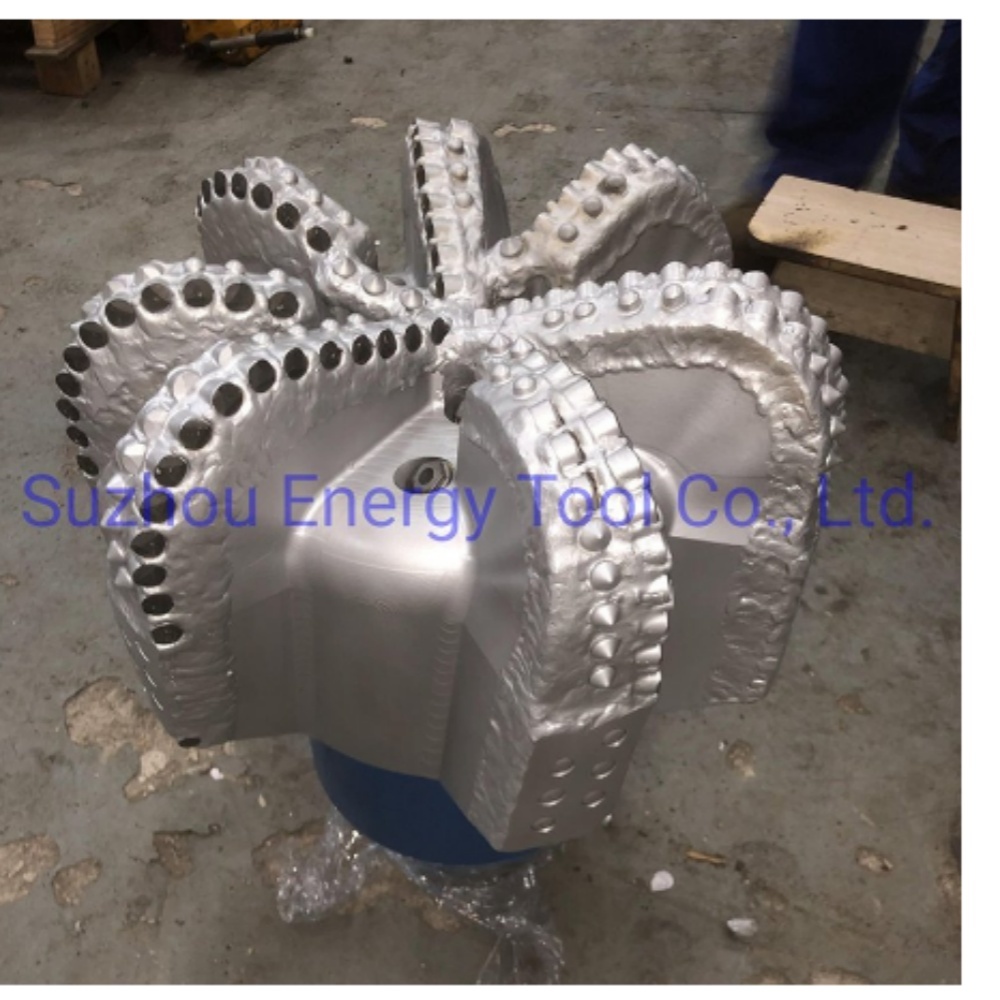

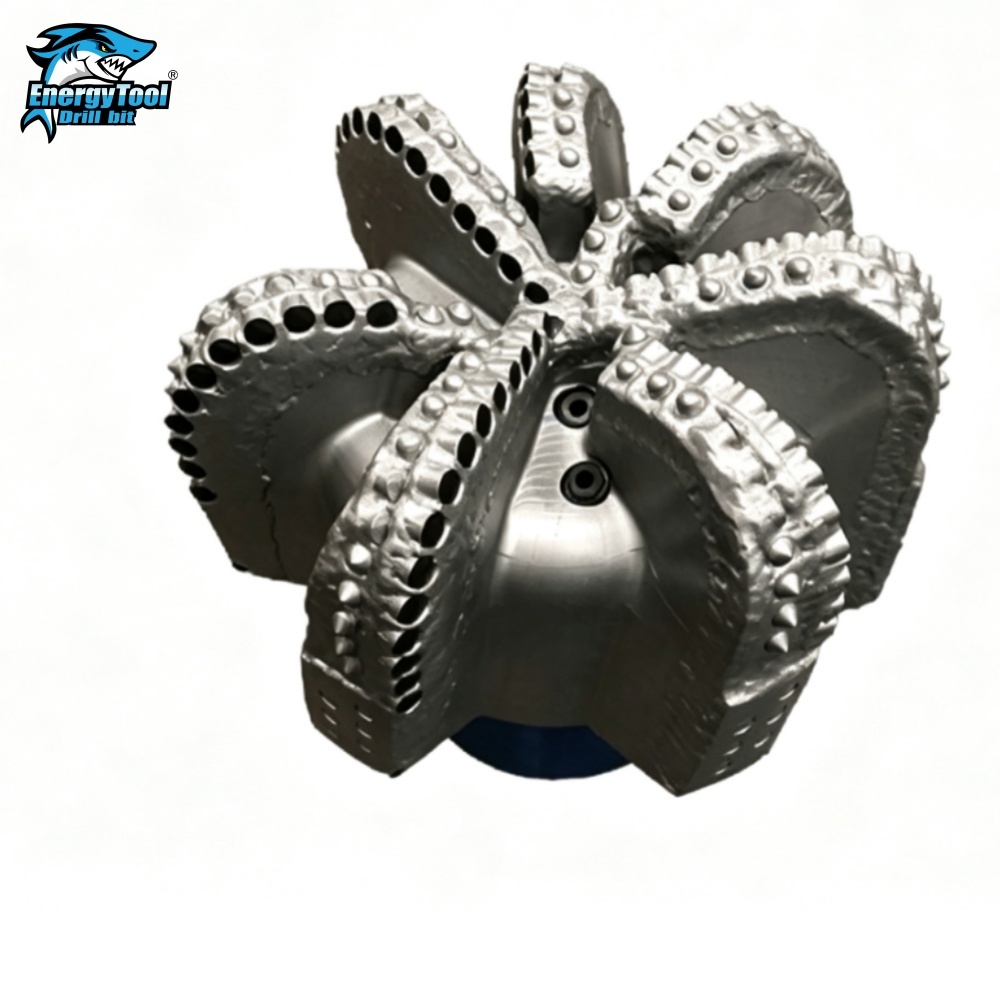

17-1/2" S719 PDC Forage Un morceau de puits de pétrole Outil de forage de roche

L'outil de perçage à base de pierre de diamants PDC 17-1/2 pouces 7 lames API

1. Des descriptions:

Les forages PDC (Polycrystalline Diamond Compact/Composite) sont des outils très efficaces utilisés pour percer des formations rocheuses sédimentaires uniformes telles que le schiste, le grès, la dolomite, le calcaire,et plus encoreCes perceuses utilisent une action de cisaillement, de grattage ou de rasage pour pénétrer efficacement dans les formations rocheuses.

Connues pour leur rigidité exceptionnelle, les broches PDC se distinguent des autres matériaux d'outils diamantés.Ils sont fabriqués en combinant des couches de diamant polycristallin (diamant synthétique) avec un substrat de carbure dans des conditions de température et de pression élevées.Ce procédé assure leur durabilité et leur fiabilité dans les applications de forage les plus exigeantes.

Selon l'Association internationale des entrepreneurs en forage (IADC), la classification du bit à découpe fixe est composée de quatre caractères qui désignent:

• PDC Bit Matériau du corps
• Densité de coupeuse de bit PDC
• Taille ou type de coupeuse PDC
• Profil du bit PDC

Tous nos forages PDC sont conformes à la norme API et utilisés dans l'industrie du forage.

Les perceuses PDC de taille 3 ~ 22 pouces avec 3 ~ 9 lames sont disponibles.

2Spécification:

3. PDC Bits de profil

4. Détecteurs de forets PDC

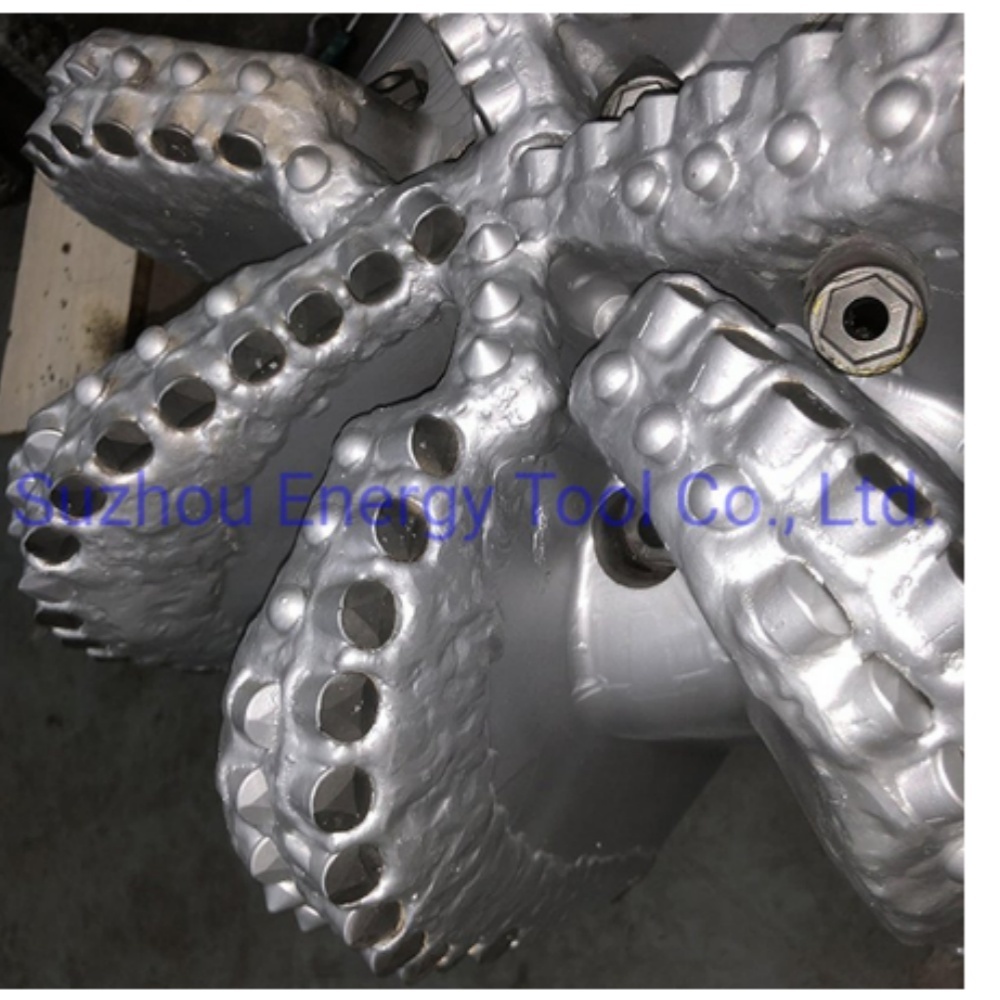

Les découpeurs en composite de diamants polykristallin (PDC) sont le principal point de contact pour une perceuse.

Les coupeuses PDC sont exposées à beaucoup de chauffage et de refroidissement dans le puits, un environnement très difficile.

Les découpeuses PDC qui ont une dégradation thermique plus faible et une plus grande stabilité thermique atteignent généralement une ROP plus élevée et une résistance à l'usure accrue.

Conformément à l'API, les tailles de coupe sont les suivantes:

• 1 indique les coupeuses PDC > 24 mm de diamètre.
• 2 représente des coupeuses de 14 à 24 mm de diamètre.
• 3 indique les coupeuses PDC < 14 mais > 8 mm. 4 est utilisé pour les coupeuses < 8 mm.

5. Nozzles de forage PDC

Les buses de forage aident à dégager la zone de coupe et à refroidir les coupeuses en composite de diamant polycristallin (PDC).

L'emplacement efficace de ces buses ainsi que l'angle dans lequel elles sont fixées jouent un rôle essentiel dans l'efficacité de la perceuse.

Les canaux de fluide complètent également le placement de la buse pour améliorer le dégagement des boutures.

6. Pièces PDC de corps en acier

Le corps en acier du PDC Bit est l'opposé du corps matrice.La résistance et la ductilité de l'acier donnent aux corps en acier une haute résistance aux chocsLes corps en acier sont nettement plus résistants que les corps en matrice.

Une caractéristique avantageuse des pièces en acier est qu'elles peuvent facilement être reconstruites plusieurs fois, car les coupeuses usées ou endommagées peuvent être remplacées assez facilement.C'est un avantage particulier pour les opérateurs dans des environnements de forage peu coûteux.

Les broyeurs polycristallins à diamants compacts (PDC) diffèrent des cônes à rouleaux en ce qu'ils sont constitués d'une seule pièce sans pièces mobiles.Ainsi, le bit est capable de fonctionner avec des vitesses de rotation plus élevées plus efficacement dans les formations consolidées.

7Pourquoi choisir nos perceuses PDC?

1. Conformité stricte avec les API et IADC

   Tous les produits sont fabriqués selon les normes API et les critères de classification IADC, avec une qualité stable et une compatibilité totale pour les équipements de forage traditionnels dans le monde entier.

2. Excellentes performances de forage

   En adoptant des coupeuses PDC thermiquement stables de haute qualité, nos pièces offrent un ROP élevé, une forte résistance à l'usure et des performances fiables dans diverses formations rocheuses sédimentaires.La disposition optimisée de la buse et les canaux de fluide assurent un élimination efficace des boutures et un refroidissement du coupeur.

3. Conception de carrosserie en acier durable

   Notre carrosserie en acier PDC possède une résistance aux chocs et une résistance structurelle supérieures.

4. Variété de produits et choix flexible

   Nous fournissons des bits PDC de 3 à 22 pouces avec des lames de 3 à 9 pouces.

5. Service de personnalisation professionnel

   Nous prenons en charge la personnalisation sur les connexions de fil, les dimensions et les paramètres techniques.et adapter les produits à vos besoins de travail sur place.

6. Assistance technique fiable

   Questions fréquentes

   Q1: Pour quelles formations rocheuses sont adaptés vos bits PDC à 7 lames?

   R: Nos pièces PDC fonctionnent parfaitement pour les roches sédimentaires douces à moyennes, y compris le schiste, le grès, la dolomite et le calcaire.Ils brisent la roche par tisser et gratter pour une efficacité de forage élevée.

   Q2: À quelle norme vos bits PDC sont-ils conformes?

   R: Tous nos broyeurs PDC sont fabriqués strictement conformément aux normes API et suivent les règles de classification des broyeurs à coupe fixe de l'IADC.

   Q3: Quelles tailles et options de lames proposez-vous?

   R: Nous fournissons des broches PDC de 3 à 22 pouces, avec 3 à 9 lames à choisir.

   Q4: Quels sont les avantages des pièces PDC en carrosserie en acier?

   R: La carrosserie en acier présente une résistance aux chocs exceptionnelle et une résistance structurelle élevée.le bit peut être réparé et réutilisé plusieurs fois pour réduire les coûts d'exploitation.

   Q5: Comment les coupeuses PDC affectent-elles les performances de forage?

   R: Les coupeuses PDC sont la partie principale de la pièce.Les coupeuses avec une bonne stabilité thermique et une faible dégradation thermique assurent une ROP (taux de pénétration) plus élevée et une meilleure résistance à l'usure dans des environnements difficiles.Nous offrons différentes tailles de coupe selon les réglementations API pour répondre aux différentes conditions de travail.

   Q6: Quelle est la fonction des buses à béton?

   R: Les buses coopèrent avec les canaux fluides internes pour éliminer les boutures en temps opportun et refroidir les coupeuses PDC, ce qui garantit grandement le fonctionnement stable et la durée de vie de la perceuse.

   Q7: Pouvez-vous personnaliser les connexions de thread API pour les bits PDC?

   R: Oui. Nous prenons en charge les spécifications de filetage personnalisées telles que 4-1/2 "FH. Nous pouvons ajuster le filetage de connexion et les paramètres pertinents en fonction de vos exigences réelles de forage.

   Q8: Quels sont les paramètres opérationnels du bit PDC 17-1/2 "à 7 lames?

   R: Sa plage de fonctionnement: Poids sur bit 67-200 KN, tours rotatifs 100+, débit 57-76 LPM, couple de maquillage 46-54 KN.M.
