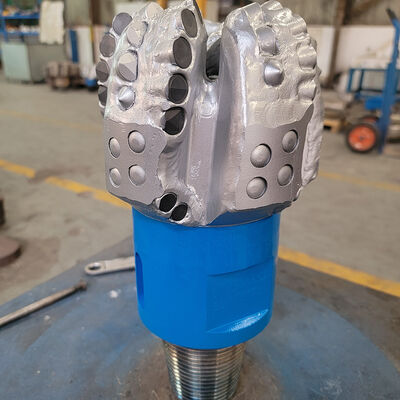

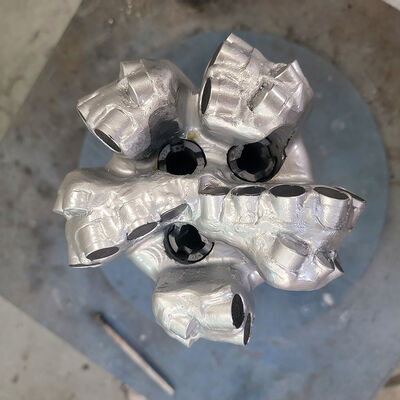

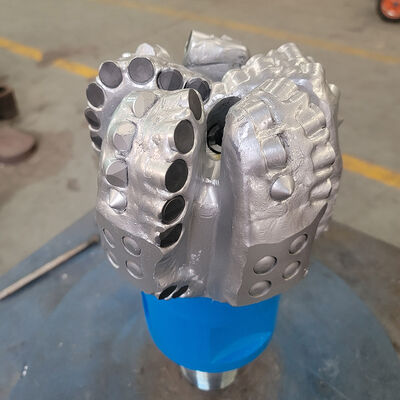

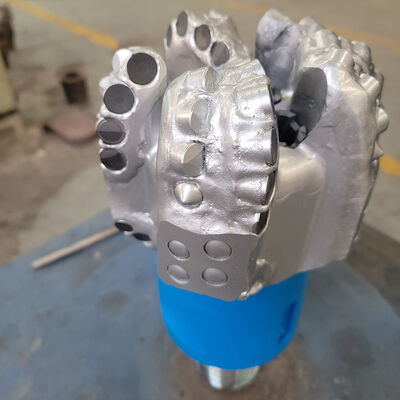

API Rock peu de foret de diamant PDC de 6-1/2 pouces de puits de forage pétrolier

Foret diamant PDC API Rock de 6-1/2 pouces pour forage pétrolier

1. Descriptions :

La sélection du bon trépan diamant PDC (Polycrystalline Diamond Compact) est cruciale pour des opérations de forage pétrolier efficaces. Trois facteurs principaux déterminent les performances d'un trépan : la densité et la taille des dents de coupe, la forme du profil du trépan et le type de lames.

La densité des dents de coupe équilibre directement l'efficacité du forage et la durabilité du trépan. Des dents à haute densité répartissent la pression de coupe uniformément, réduisant l'usure et prolongeant la durée de vie du trépan, idéal pour les formations dures ou abrasives. Cependant, cela augmente le couple de forage, ralentissant potentiellement la pénétration dans les formations tendres et augmentant les coûts de fabrication. Inversement, des dents à faible densité permettent une rupture de roche plus rapide dans les formations tendres, mais s'usent rapidement dans les strates dures, augmentant la fréquence de remplacement.

2. Spécification :

Les trépans PDC tels que les S616 ou M616 sont spécifiés avec un corps en acier ou en matrice à 6 lames et un cutter principal de 16 mm. Le code IADC indique si le trépan convient aux formations dures, tendres ou spécifiques, fournissant des informations supplémentaires. Ainsi, l'IADC 323 a une signification différente pour le trépan diamant PDC.

3. Profil du trépan diamant PDC

4. Fraises diamantées PDC pour trépan

Au cœur d'un trépan se trouvent les fraises composites diamantées polycristallines (PDC), qui entrent directement en contact avec la roche, utilisant principalement une action de cisaillement pour l'élimination. Dans l'environnement exigeant d'un puits, les fraises PDC subissent des cycles fréquents de chauffage et de refroidissement, ce qui pose des défis importants.

Les fraises PDC avec une stabilité thermique améliorée et une dégradation thermique réduite ont tendance à mieux performer, résultant en des taux de pénétration (ROP) plus élevés et une meilleure résistance à l'usure. L'optimisation de ces fraises est donc essentielle pour maximiser l'efficacité.

5. Buses de trépan diamant PDC

Les buses des trépans diamantés PDC aident à dégager la zone de coupe et à refroidir les fraises composites diamantées polycristallines (PDC).

Le placement efficace de ces buses ainsi que l'angle auquel elles sont réglées jouent un rôle essentiel dans l'efficacité du trépan.

Les canaux de fluide complètent également le placement des buses pour améliorer le dégagement des déblais.

6. Trépans PDC à corps en acier

Le corps en acier d'un trépan PDC est l'opposé du corps en matrice. Il peut résister à des charges d'impact élevées, mais est plus mou et manque de caractéristiques de protection. La résistance et la ductilité de l'acier confèrent aux corps de trépans en acier une résistance élevée aux chocs.

Les corps en acier sont considérablement plus résistants que les corps en matrice.

Une caractéristique avantageuse des trépans en acier est qu'ils peuvent facilement être reconstruits plusieurs fois car les fraises usées ou endommagées peuvent être remplacées assez facilement. C'est un avantage particulier pour les opérateurs dans des environnements de forage à faible coût.

Capacité matérielle et norme suivante

Les matériaux en acier des trépans diamantés PDC sont en acier allié structurel AISI 4145H.

‌Acier allié structurel AISI 4145H‌ : Il s'agit d'un acier spécifiquement utilisé pour les outils de forage pétrolier, en particulier pour la fabrication de tiges de forage robustes. L'acier AISI 4145H a une bonne résistance à l'usure et une bonne ténacité, peut résister à des environnements de haute pression et de haute température, et convient aux opérations de forage de puits profonds et ultra-profonds‌45.

Composition du matériau :
