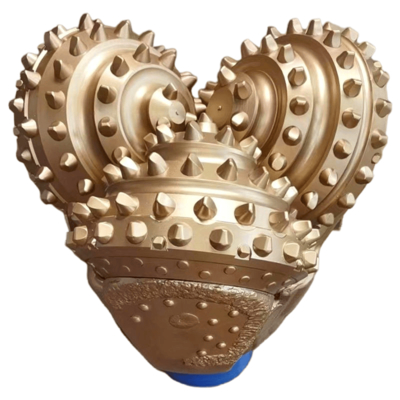

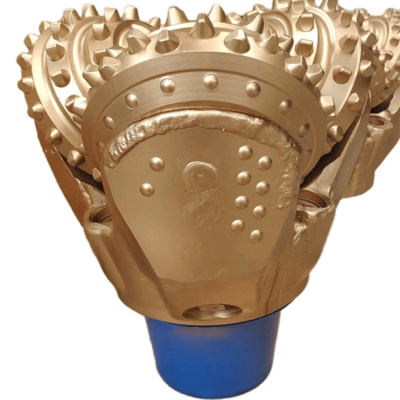

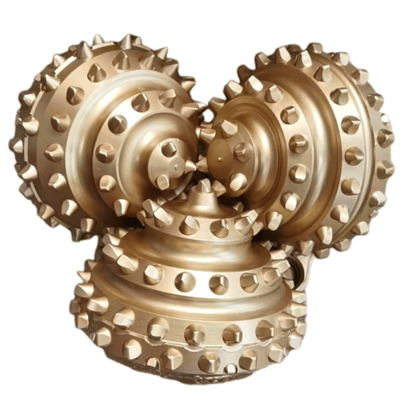

Tricone Forage Bit 17-1/2 " outil de forage à dents de roche

Trépan Tricône 17-1/2" TCI Dent de l'outil de forage de roche

1. Descriptions :

Les trépans Tricône à inserts en carbure de tungstène (TCI) sont utilisés pour les formations rocheuses moyennes à dures, offrant une variété d'inserts en carbure tels que des inserts de forme sphérique pour les roches très dures ou des inserts de forme conique pour les roches plus tendres. Le nombre de rangées d'inserts est directement lié au type d'application et à la taille du trou à forer. Il existe également des roulements ouverts et scellés disponibles, ainsi que trois types de protection de queue de chemise au choix. TCI signifie Insert en carbure de tungstène.

2. Spécification du trépan Tricône :

Le trépan Tricône est un outil de forage de roche avec un insert en carbure de tungstène utilisé sur la roche, l'exploitation minière pétrolière, l'eau ou le puits de pétrole. Cet outil de forage de roche est fabriqué selon les spécifications API qui sont les produits de certification API. Le matériau en carbure de tungstène est un matériau très dur dont la dureté est inférieure à celle du diamant dans tous les matériaux. Comparativement au trépan diamant, le prix du trépan en carbure de tungstène est inférieur. Le trépan Tricône est appelé trépan à cône rotatif selon la norme API.

Le trépan Tricône utilise un matériau en carbure de tungstène pour la dent afin de couper la roche, qui est divisé en deux types de trépans à cône rotatif : soudure TC Milled Tooth et TCI Inserted.

3. Profil du trépan Tricône

4 . Tricône Types de roulements

Il existe principalement trois types de conceptions de roulements utilisés dans les trépans de forage tricone :

• TRÉPAN À ROULEAUX À ROULEMENT OUVERT STANDARD :

Sur ces trépans, les cônes tourneront librement. Ce type de trépan a une rangée avant de roulements à billes et une rangée arrière de roulements à rouleaux.

• TRÉPANS À ROULEAUX À ROULEMENTS SCELÉS

Ces trépans ont un joint torique avec un réservoir de graisse pour le refroidissement des roulements. Les joints agissent comme une barrière contre la boue et les déblais pour protéger les roulements

• TRÉPANS À ROULEAUX À ROULEMENTS À PALIER

Ces trépans sont strictement refroidis à l'huile/graisse avec des roulements de nez, un joint torique et une piste pour des performances maximales.

5. Question :

À quoi devons-nous faire attention lors du choix du trépan tricone ?

• Passeport du code IADC du trépan Tricone
• Options de dents en acier et TCI du trépan Tricone
• Inserts supplémentaires en carbure de tungstène sur les rangées de talons
• Revêtement en carbure de tungstène sur les corps des cônes
• Inserts en carbure de tungstène recouverts de diamant sur la jauge des cônes
• Inserts en carbure de tungstène sur la queue de chemise des jambes
• Buse centrale supplémentaire pour le nettoyage des cônes

La particularité du trépan Tricone est qu'il est livré avec son propre passeport comme ci-dessous :

• La spécification des cônes
• Le tampon de qualité signé par la personne qui a fabriqué et vérifié le trépan
• Les paramètres de forage recommandés pour obtenir les meilleures performances du trépan :
• Poids du trépan
• Vitesse de rotation
• Volume de rinçage

Quel type de trépan Tricone devez-vous choisir ?

Cela dépend de la géologie dans laquelle vous forez et des diamètres du trou de forage que vous forez. L'Association internationale des entrepreneurs de forage (IADC) a développé un système simple d'utilisation pour choisir le bon tricone pour votre géologie avec des fonctionnalités supplémentaires telles que la protection du trépan pour une durée de vie de production plus longue.
