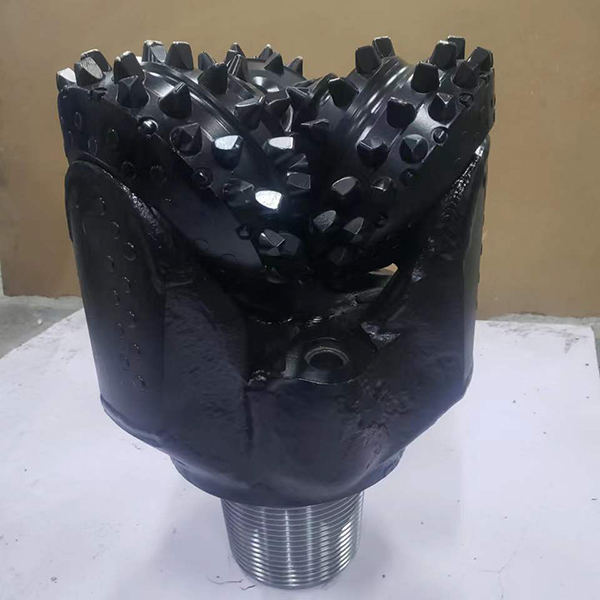

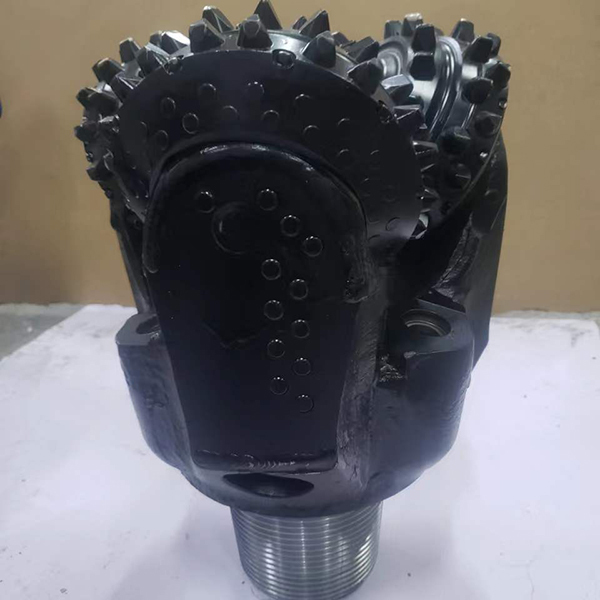

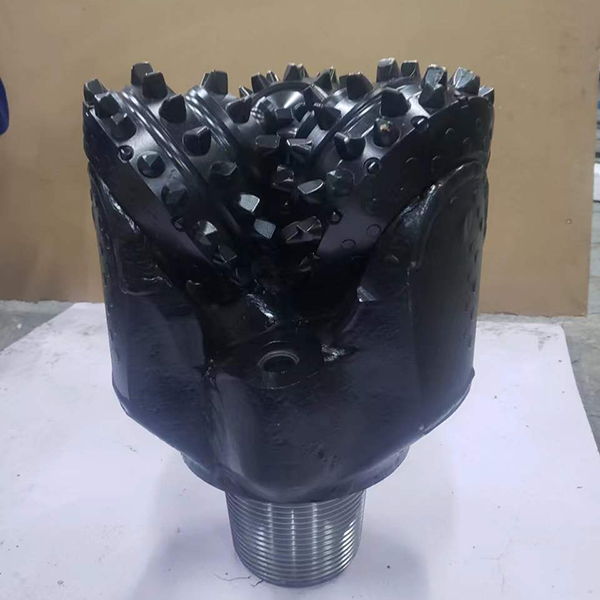

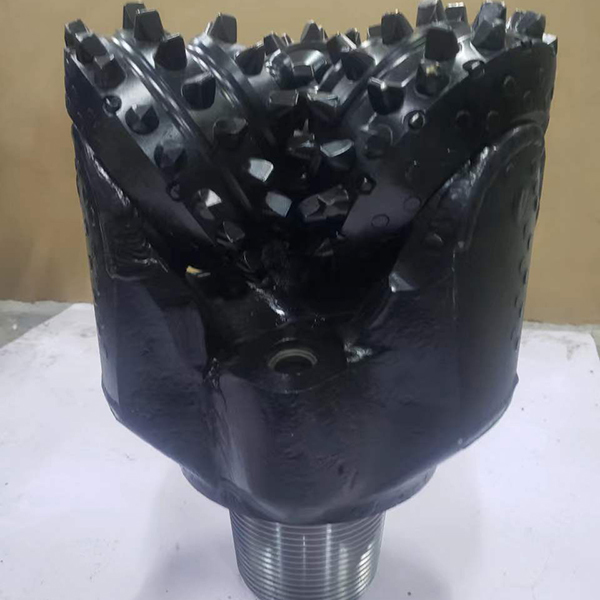

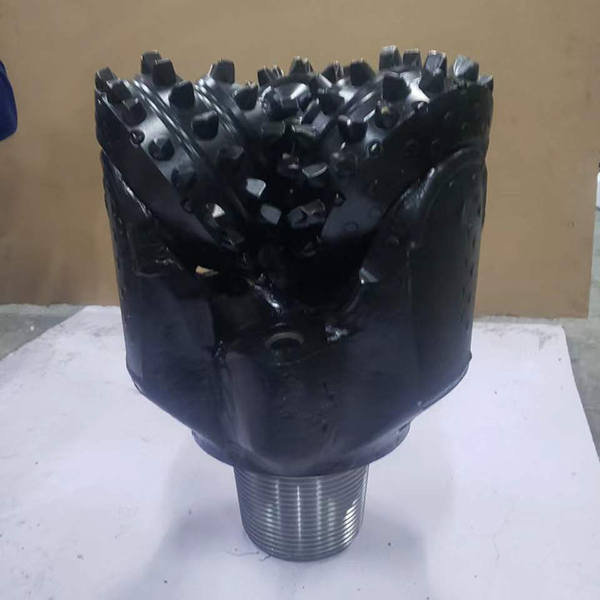

Foret tricone 13-1/2" TCI en acier pour outil de forage API

Trépan Tricone 13-1/2" TCI Acier pour Outil de Forage API

1. Descriptions :

Le trépan tricone est un outil de forage de roche avec des inserts en carbure de tungstène utilisé dans l'exploitation minière de roche, l'eau ou les puits de pétrole. Cet outil de forage de roche est fabriqué selon les spécifications API, ce sont des produits certifiés API. Le carbure de tungstène est un matériau très dur dont la dureté n'est inférieure qu'au diamant parmi tous les matériaux. Comparé au trépan diamant, le prix du trépan carbure de tungstène est inférieur. Le trépan tricone est appelé trépan à cône rotatif selon la norme API.

Le trépan tricone utilise du carbure de tungstène pour les dents afin de couper la roche, il existe deux types de trépans à cône rotatif : à dents fraisées TC et à inserts TCI. Les trépans à dents fraisées TC et à inserts TCI sont des trépans personnalisés en fonction du type de roche. Le trépan tricone TCI est utilisé pour les formations rocheuses moyennement dures à dures. Le trépan tricone à dents fraisées (également appelé dents en acier) est utilisé pour les formations rocheuses tendres à très tendres.

Cet outil de forage est largement utilisé dans les puits miniers (tels que les mines de charbon, de cuivre et d'autres mines de métaux rares), les puits d'eau, les puits de pétrole/gaz et la prospection géologique.

2. Spécifications du trépan tricone :

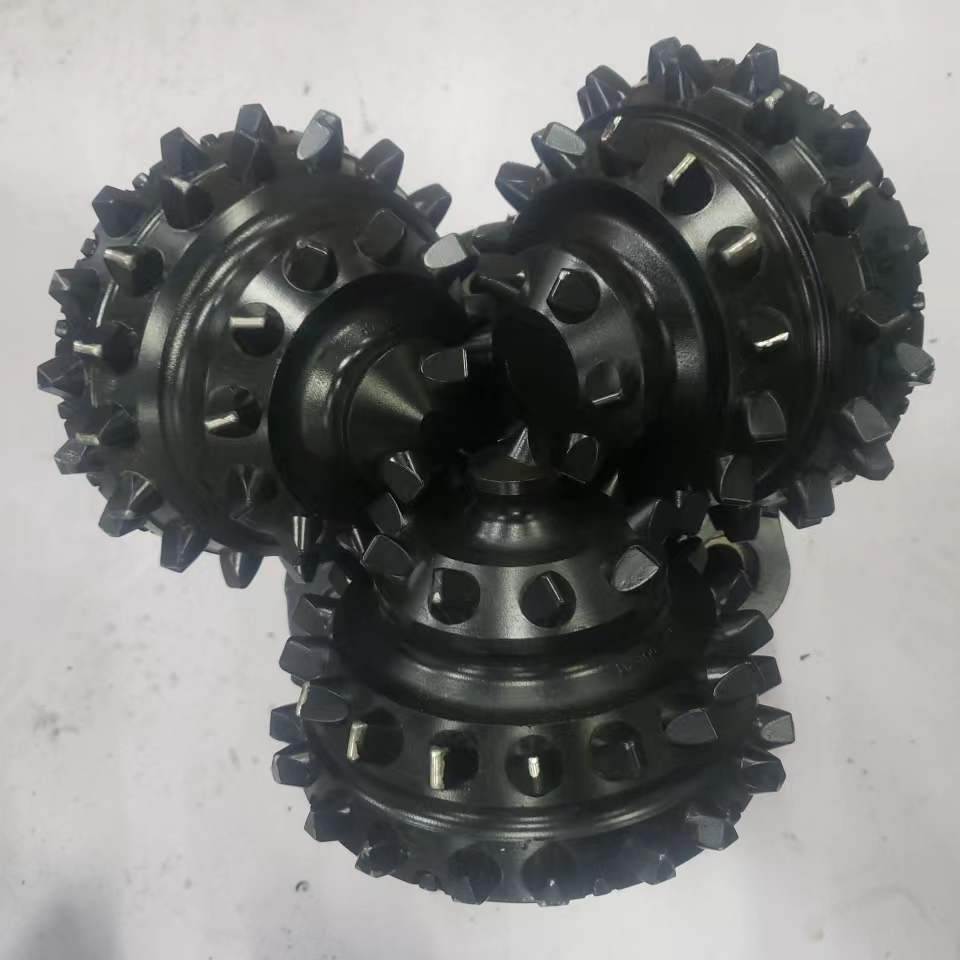

3. Profil du trépan à cône rotatif

4. JointType de roulement

Il existe principalement trois types de conceptions de roulements utilisés dans les trépans tricones :

• TRÉPAN À ROULEAUX À ROULEMENT OUVERT STANDARD :

Sur ces trépans, les cônes tourneront librement. Ce type de trépan possède une rangée avant de roulements à billes et une rangée arrière de roulements à rouleaux.

• TRÉPANS À ROULEAUX À ROULEMENT ÉTANCHE

Ces trépans ont un joint torique avec un réservoir de graisse pour le refroidissement des roulements. Les joints agissent comme une barrière contre la boue et les débris pour protéger les roulements.

• TRÉPANS À ROULEAUX À ROULEMENT JOURNAL

Ces trépans sont refroidis strictement à l'huile/graisse avec des roulements de nez, un joint torique et une piste pour des performances maximales.

5. Question :

À quoi faut-il faire attention lors du choix du trépan tricone ?

•  Code IADC du trépan tricone
• Options de dents TCI et acier du trépan tricone
•  Inserts supplémentaires en carbure de tungstène sur les rangées de talons du trépan tricone
• Revêtement en carbure de tungstène sur les corps des cônes du trépan tricone
•  Inserts en carbure de tungstène recouverts de diamant sur la jauge des cônes du trépan tricone
•  Inserts en carbure de tungstène sur la jupe des jambes du trépan tricone
•  Buse centrale supplémentaire pour le nettoyage des cônes du trépan tricone

La particularité du tricone est qu'il est livré avec son propre passeport comme ci-dessous :

• La spécification des cônes
• Le tampon de qualité signé par la personne qui a fabriqué et vérifié le trépan
• Les paramètres de forage recommandés pour obtenir les meilleures performances du trépan :
• Poids du trépan
• Vitesse de rotation
• Volume de rinçage

Quel type de trépan tricone devez-vous choisir ?

Cela dépend de la géologie dans laquelle vous forez et des diamètres du trou de forage que vous forez. L'Association Internationale des Entrepreneurs de Forage (IADC) a développé un système simple pour choisir le bon tricone pour votre géologie avec des fonctionnalités supplémentaires telles que la protection du trépan pour une durée de vie de production plus longue.
