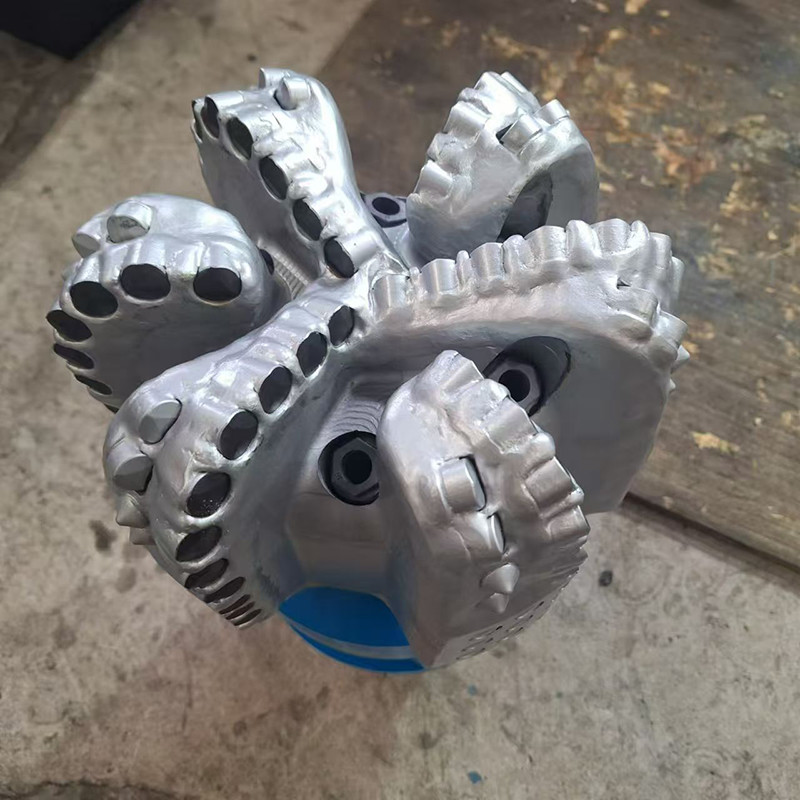

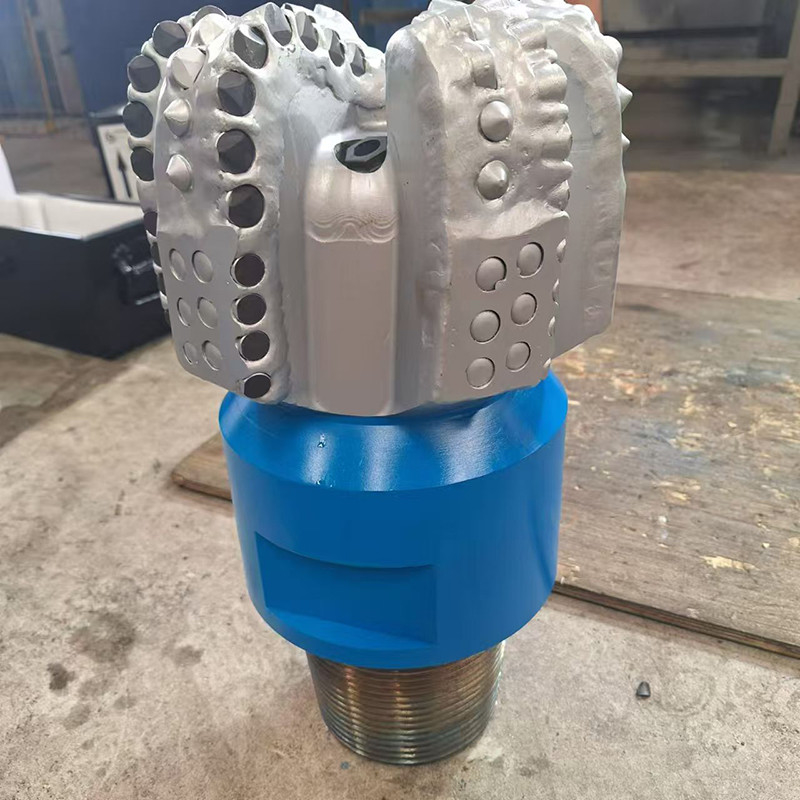

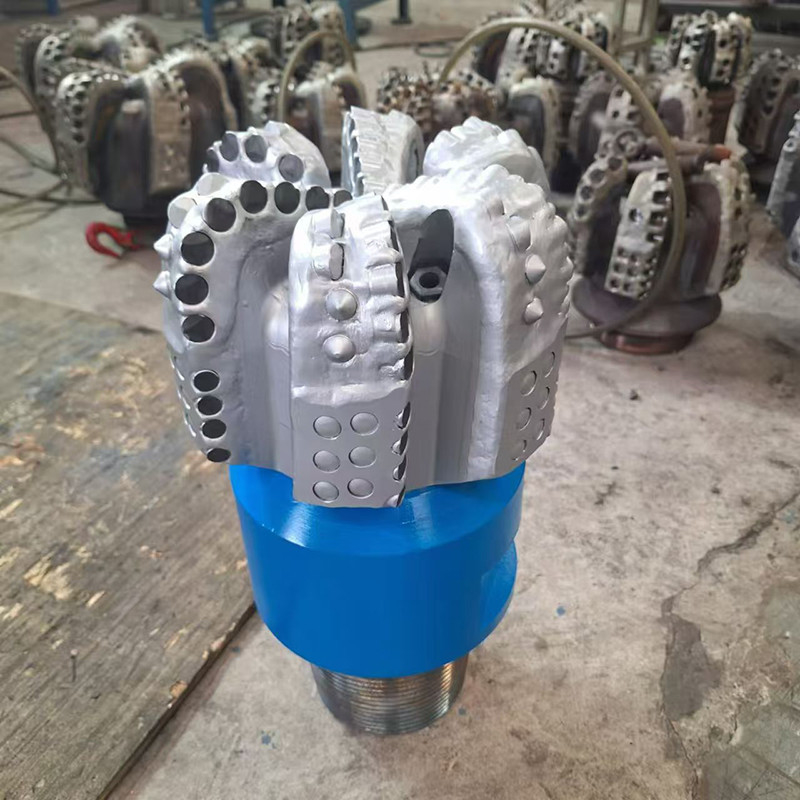

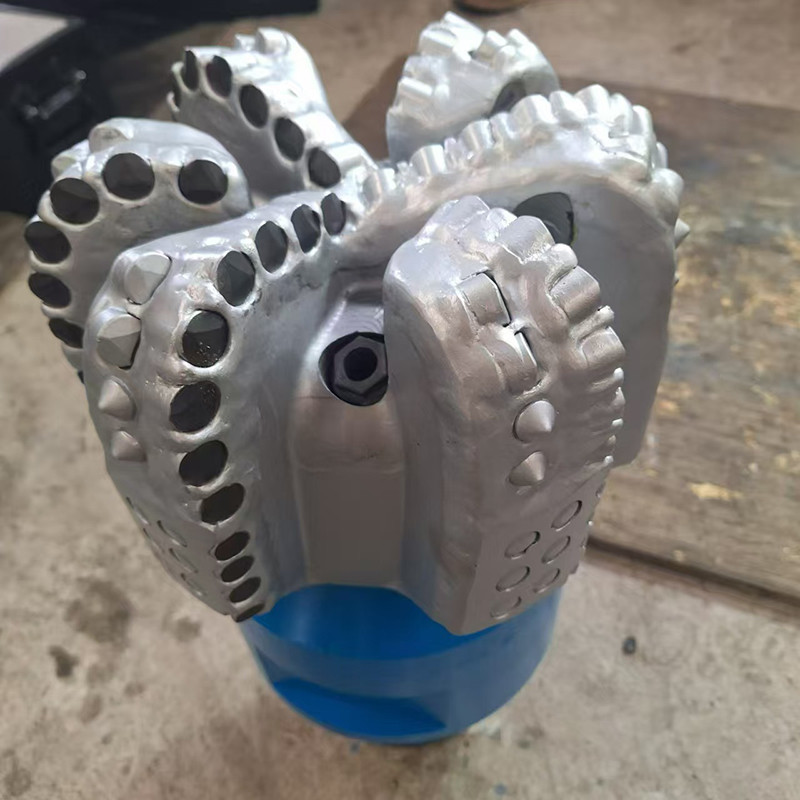

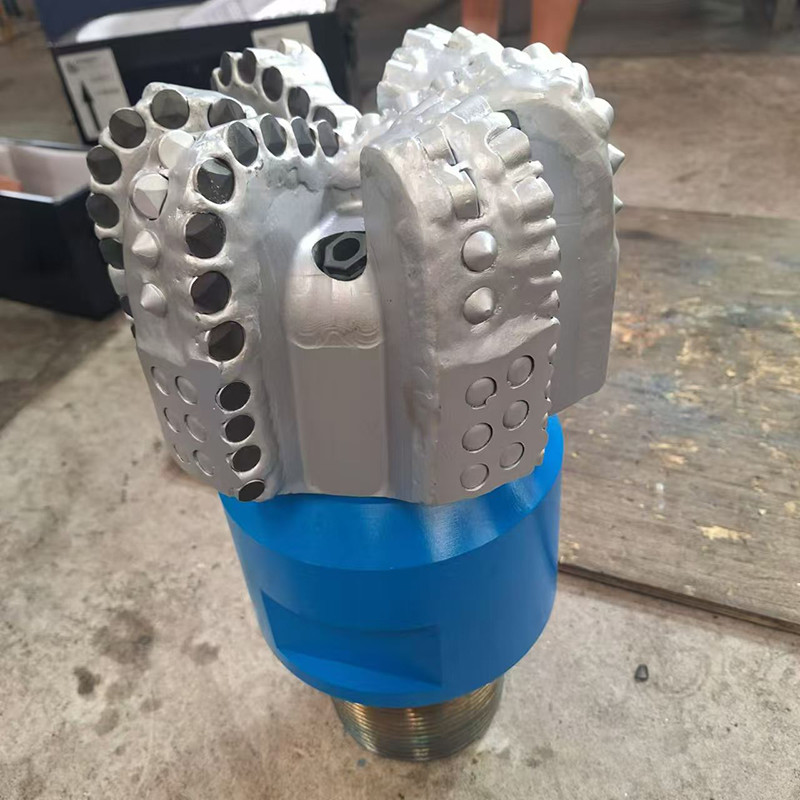

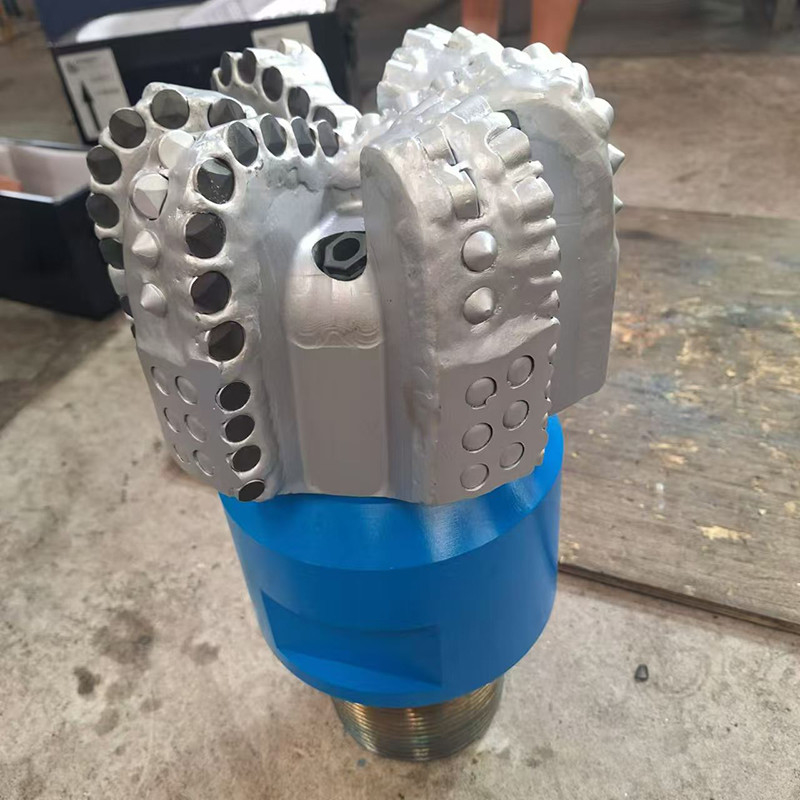

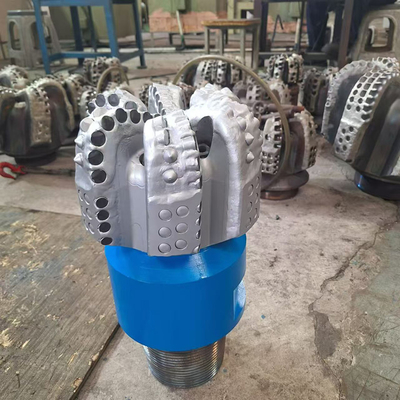

Pièce de forage de puits de roche pour diamants 9-1/2 " PDC Forage pour forage de pétrole

Outil de forage pour le forage pétrolier 9 1/2 " PDC Forage de bit de diamant

1. Des descriptions:

En plus de leurs caractéristiques fondamentales, de leurs innovations de conception et de leur large éventail d'applications,Les perceuses PDC présentent également plusieurs autres caractéristiques clés qui contribuent à leur performance et à leur efficacité globales dans l'industrie du forage.

Je suis désolée.Caractéristiques de performance amélioréesLe texte est le suivant:

• Je suis désolée.Résistance à la chaleur: Les coupeuses PDC sont conçues pour résister aux températures élevées générées lors des opérations de forage, assurant une performance constante et minimisant le risque de défaillance de la coupeuse.

• Je suis désolée.Absorption des chocs: La conception unique des perceuses PDC leur permet d'absorber et de dissiper les chocs et les vibrations générés pendant le forage, réduisant l'usure de la perceuse et prolongant sa durée de vie.

• Je suis désolée.PersonnalisabilitéLe texte est le suivant:Les perceuses PDC peuvent être adaptées à des conditions de forage spécifiques et à des formations rocheuses, avec des variations de taille, de forme et d'aménagement de la coupe pour optimiser l'efficacité et les performances du forage.

2. Spécification du bit PDC:

Les diamants polycristallins compacts PDC dans l'industrie pétrolière et gazière Les diamants polycristallins compacts PDC dans l'industrie pétrolière et gazière PDC obtiennent leur nom des diamants polycristallins compacts utilisés pour leur structure de coupe.Une perceuse PDC est une perceuse équipée de coupeurs de diamants industriels au lieu de dents métalliques durcies.

3. Profil du forageur PDC

La conception de la perceuse PDC (Polycrystalline Diamond Compact) sert de base à l'analyse, à la conception et à la sélection des perceuses PDC appropriées.structure de coupe, le type de coupeuse PDC, la géométrie du corps de la pièce et le système hydraulique.

Les perceuses PDC utilisent un cisaillement de roche pour le forage et se composent de quatre parties principales: les coupeuses, la structure de coupe, les lames et le corps de la perceuse.

• Je suis désolée.Machines à couperLe texte est le suivant:typiquement cylindrique, avec une fine couche de diamant synthétique déposée sur un substrat de carbure de tungstène.l'intégrité de la forme du coupeur est cruciale pour assurer le fonctionnement fiable du bit selon sa structure de coupe géométrique 3D conçue.

• Je suis désolée.Structure de coupeLe texte est le suivant:Bien qu'apparemment simple, il s'agit souvent de la partie la plus complexe de la conception de la perceuse PDC.Chaque rangée est positionnée le long du haut des lames, en saillie vers le bas, soutient la structure de coupe et la maintient en place tout en reliant efficacement la structure de coupe à l'extrémité de la corde de forage.Entre les lames, il y a des flûtes., qui servent de canaux pour le liquide de forage pour évacuer les coupes de forage de la face de la broche au fur et à mesure que le trou est foré.

• Je suis désolée.Les lamesLe texte est le suivant:Les lames longues et les lames courtes sont disposées par paires et échelonnées le long de la direction radiale de la perceuse.La conception des lames et leur disposition jouent un rôle essentiel dans les performances du bit.

• Je suis désolée.Corps de morceauJe suis désolée.L'interface de la perceuse PDC est en acier, la transition vers le carbure de tungstène sur la surface extérieure.

Quatre.Détecteurs PDC de forage

Les coupeurs en composite de diamants polycristallin (PDC) sont le principal point de contact pour une perceuse.

Les coupeuses PDC sont exposées à beaucoup de chauffage et de refroidissement dans le puits, un environnement très difficile.

Les coupeuses PDC qui ont une dégradation thermique plus faible et une plus grande stabilité thermique atteignent généralement une ROP plus élevée et une résistance à l'usure accrue.

5. Nozzles de forage PDC

Les buses de forage PDC aident à dégager la zone de coupe et à refroidir les coupeuses en composite de diamant polycristallin (PDC).

L'emplacement efficace de ces buses ainsi que l'angle dans lequel elles sont placées jouent un rôle essentiel dans l'efficacité de la perceuse.

Les canaux de liquide complètent également le placement de la buse pour améliorer le dégagement des boutures.

6. Pièces PDC de corps en acier

Le corps en acier du PDC Bit est l'opposé du corps matrice.La résistance et la ductilité de l'acier donnent aux corps en acier une résistance élevée aux chocs.

Les corps en acier sont nettement plus résistants que les corps en matrice.

Une caractéristique avantageuse des pièces en acier est qu'elles peuvent être facilement reconstruites plusieurs fois, car les coupeuses usées ou endommagées peuvent être remplacées assez facilement.C'est un avantage particulier pour les opérateurs dans des environnements de forage peu coûteux.

Les broyeurs polycristallins à diamants compacts (PDC) diffèrent des cônes à rouleaux en ce qu'ils sont constitués d'une seule pièce sans pièces mobiles.Ainsi, le bit est capable de fonctionner avec des vitesses de rotation plus élevées plus efficacement dans les formations consolidées.
