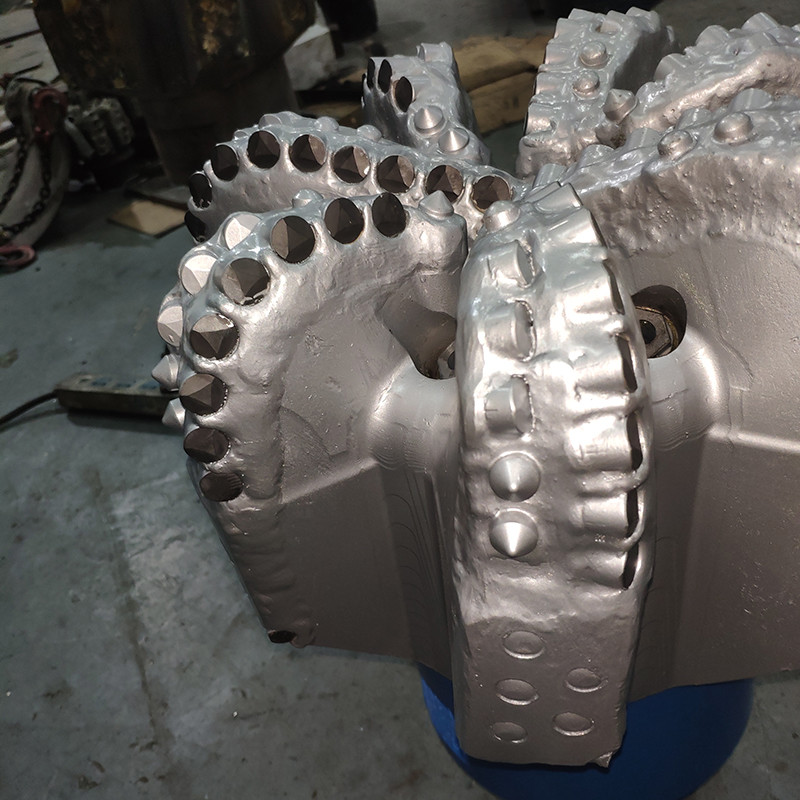

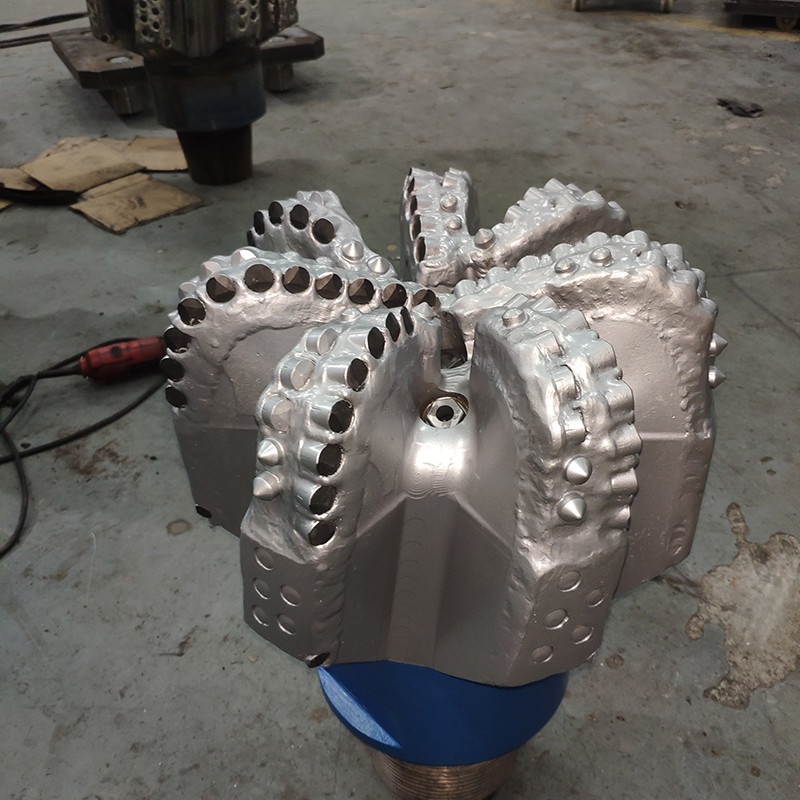

PDC Diamant Forage Bit 17-1/2 pouces API Spécifications pour outil de forage de champs pétrolifères

PDC Diamant Forage Bit 17-1/2 pouces API Spécifications pour outil de forage de champs pétrolifères

1. Des descriptions:

Les perceuses PDC excellent dans le forage efficace à travers les formations rocheuses sédimentaires telles que le schiste, le grès, la dolomite et le calcaire.Ils utilisent une technique de coupe qui consiste à tondre ou à gratter pour pénétrer efficacement dans la roche.

Connus pour leur rigidité remarquable, les pièces PDC sont fabriquées en combinant des couches de diamants synthétiques avec un substrat de carbure dans des conditions de température et de pression extrêmes.Cette méthode de fabrication garantit leur durabilité et leur fiabilité même dans les opérations de forage les plus difficiles.

2Spécification:

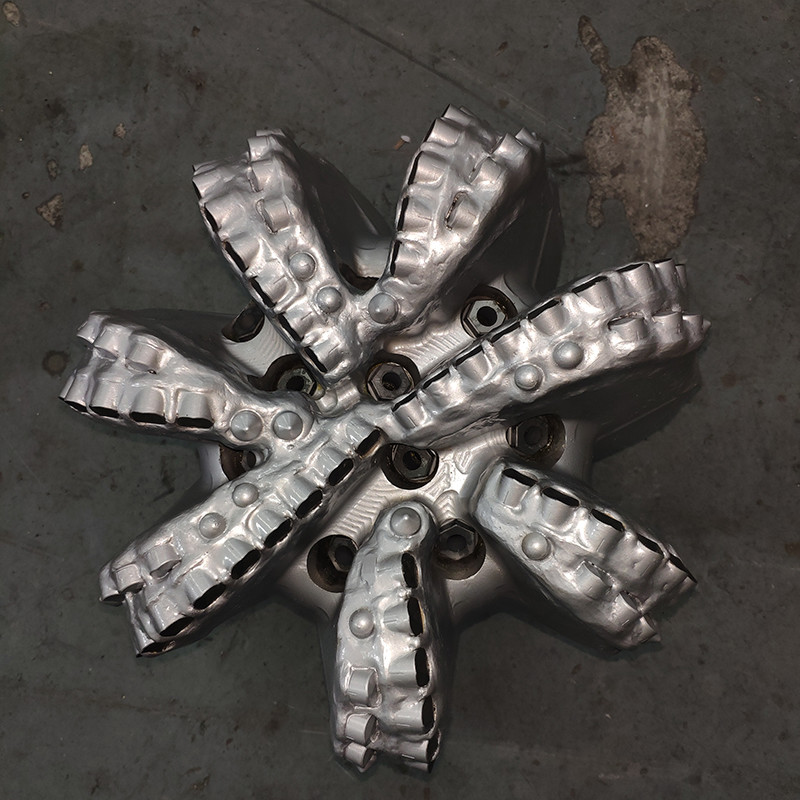

3. PDC Bits de profil

4. PDCMachines à couper des forages

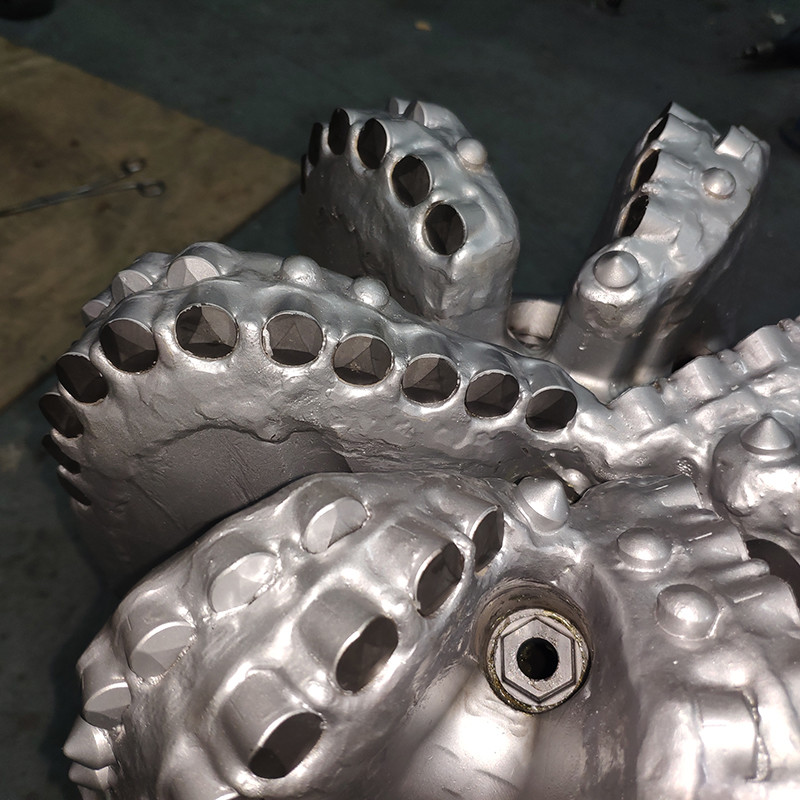

Les découpeurs en composite de diamants polykristallin (PDC) sont le principal point de contact pour une perceuse.

Les coupeuses PDC sont exposées à beaucoup de chauffage et de refroidissement dans le puits, un environnement très difficile.

Les coupeuses PDC qui ont une dégradation thermique plus faible et une plus grande stabilité thermique atteignent généralement une ROP plus élevée et une résistance à l'usure accrue.

Conformément à l'API, les tailles de coupe sont les suivantes:

1 indique les coupeuses PDC > 24 mm de diamètre.

2 représente des coupeuses de 14 à 24 mm de diamètre.

3 indique les coupeuses PDC < 14 mais > 8 mm. 4 est utilisé pour les coupeuses < 8 mm.

5. Nozzles de forage PDC

Les buses de forage aident à dégager la zone de coupe et à refroidir les coupeuses en composite de diamant polycristallin (PDC).

L'emplacement efficace de ces buses ainsi que l'angle auquel elles sont fixées jouent un rôle essentiel dans l'efficacité de la perceuse.

Les canaux de liquide complètent également le placement de la buse pour améliorer le dégagement des boutures.

6. Pièces PDC de corps en acier

Le corps en acier du PDC Bit est l'opposé du corps matrice.La résistance et la ductilité de l'acier donnent aux corps en acier une haute résistance aux chocsLes corps en acier sont nettement plus résistants que les corps en matrice.

Une caractéristique avantageuse des pièces en acier est qu'elles peuvent facilement être reconstruites plusieurs fois, car les coupeuses usées ou endommagées peuvent être remplacées assez facilement.C'est un avantage particulier pour les opérateurs dans des environnements de forage peu coûteux.

Les broyeurs polycristallins à diamants compacts (PDC) diffèrent des cônes à rouleaux en ce qu'ils sont constitués d'une seule pièce sans pièces mobiles.Ainsi, le bit est capable de fonctionner avec des vitesses de rotation plus élevées plus efficacement dans les formations consolidées.
