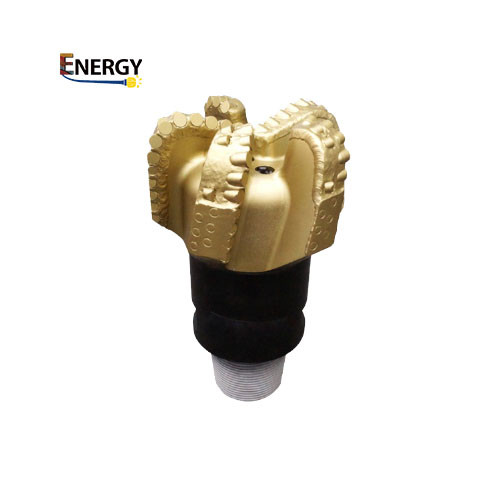

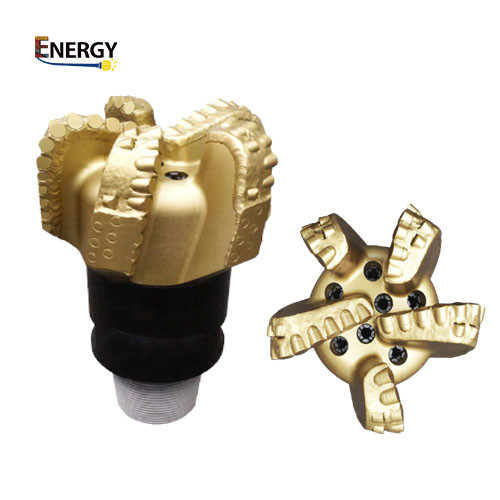

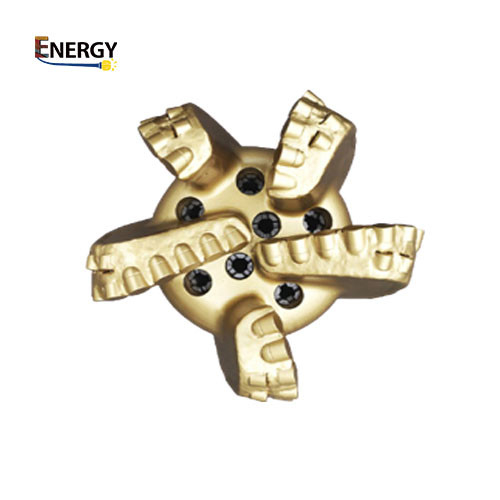

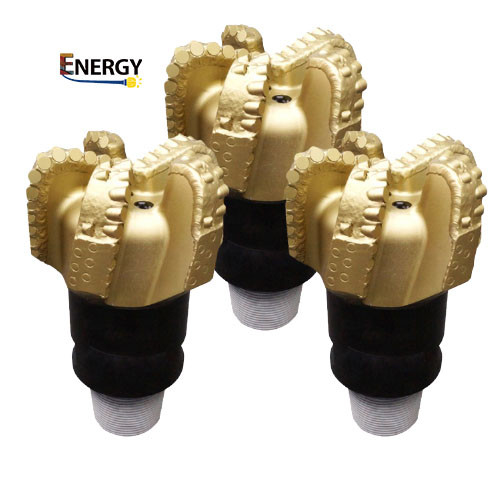

Outil de forage au diamant 12-1/4 pouces 5 lames PDC Forage un peu de champ pétrolier

Outil de forage au diamant 12 1/2 pouces 5 lames PDC Forage un peu de champ pétrolier

1. Des descriptions:

Les forages PDC (Polycrystalline Diamond Compact/Composite) sont des outils très efficaces utilisés pour percer des formations rocheuses sédimentaires uniformes telles que le schiste, le grès, la dolomite, le calcaire,et plus encoreCes perceuses utilisent une action de cisaillement, de grattage ou de rasage pour pénétrer efficacement dans les formations rocheuses.

Connues pour leur rigidité exceptionnelle, les broches PDC se distinguent des autres matériaux d'outils diamantés.Ils sont fabriqués en combinant des couches de diamant polycristallin (diamant synthétique) avec un substrat de carbure à haute température et pression.Ce procédé assure leur durabilité et leur fiabilité dans les applications de forage les plus exigeantes.

Selon l'Association internationale des entrepreneurs en forage (IADC), la classification de la tranche à coupe fixe est composée de quatre caractères qui désignent:

• PDC Bit Matériau du corps
• Densité de coupeuse de bit PDC
• Taille ou type de coupeuse PDC
• Profil du bit PDC

Tous nos forages PDC sont conformes à la norme API et utilisés dans l'industrie du forage.

Les perceuses PDC de taille 3 ~ 22 pouces avec 3 ~ 9 lames sont disponibles.

2Spécification:

3. PDC Bits de profil

4. PDCMachines à couper des forages

Les découpeurs en composite de diamants polykristallin (PDC) sont le principal point de contact pour une perceuse.

Les coupeuses PDC sont exposées à beaucoup de chauffage et de refroidissement dans le puits, un environnement très difficile.

Les découpeuses PDC qui ont une dégradation thermique plus faible et une plus grande stabilité thermique atteignent généralement une ROP plus élevée et une résistance à l'usure accrue.

Conformément à l'API, les tailles de coupe sont les suivantes:

1 indique les coupeuses PDC > 24 mm de diamètre.

2 représente des coupeuses de 14 à 24 mm de diamètre.

3 indique les coupeuses PDC < 14 mais > 8 mm. 4 est utilisé pour les coupeuses < 8 mm.

5. Nozzles de forage PDC

Les buses de forage aident à dégager la zone de coupe et à refroidir les coupeuses en composite de diamant polycristallin (PDC).

L'emplacement efficace de ces buses ainsi que l'angle dans lequel elles sont placées jouent un rôle essentiel dans l'efficacité de la perceuse.

Les canaux de liquide complètent également le placement de la buse pour améliorer le dégagement des boutures.

6. Pièces PDC de corps en acier

Le corps en acier du PDC Bit est l'opposé du corps matrice.La résistance et la ductilité de l'acier donnent aux corps en acier une haute résistance aux chocsLes corps en acier sont nettement plus résistants que les corps en matrice.

Une caractéristique avantageuse des pièces en acier est qu'elles peuvent facilement être reconstruites plusieurs fois, car les coupeuses usées ou endommagées peuvent être remplacées assez facilement.C'est un avantage particulier pour les opérateurs dans des environnements de forage peu coûteux.

Les broyeurs polycristallins à diamants compacts (PDC) diffèrent des cônes à rouleaux en ce qu'ils sont constitués d'une seule pièce sans pièces mobiles.Ainsi, le bit est capable de fonctionner avec des vitesses de rotation plus élevées plus efficacement dans les formations consolidées.
