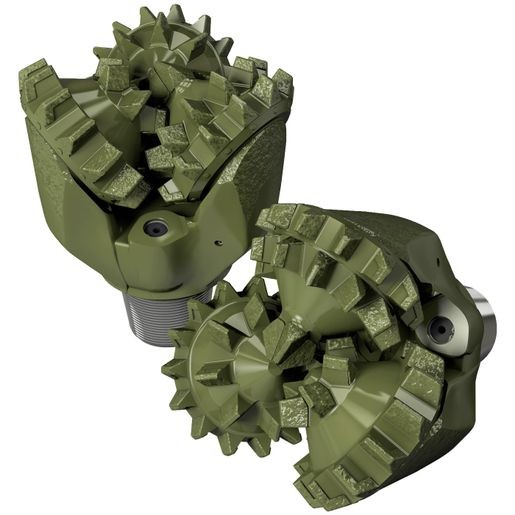

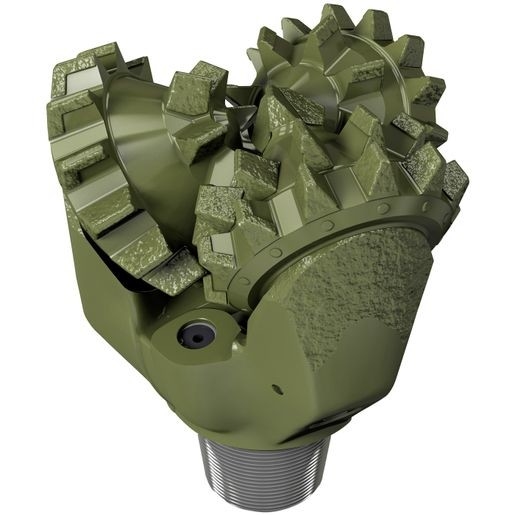

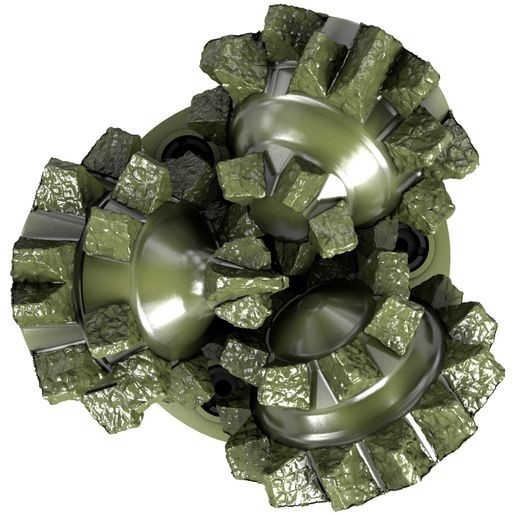

8-1/2 pouces IADC 117 rouleau à dents fraisées bâtons de forage de cône pour l'eau de l'exploitation minière

Classification par le CIAA

Le système de classification IADC est un code de quatre caractères lié à la conception et à l'application.

Les trois premiers caractères sont toujours numériques; le dernier caractère est toujours alphabétique.

Le premier chiffre se réfère à la série de bits, le second au type de bits, le troisième aux roulements et à l'arrangement des jauges, et le quatrième caractère (alphabet) aux caractéristiques de bits.

Série

La série, premier caractère du système IADC, définit les caractéristiques générales de formation et divise les bits de type dent fraisée et de type insertion.Huit séries ou catégories sont utilisées pour décrire les morceaux de roche en cône à rouleaux.

Les séries 1 à 3 s'appliquent aux morceaux de dent fraisés;

Les séries 4 à 8 s'appliquent aux morceaux de type insert.

La série 1 représente les applications de forage les plus douces (les plus faciles) pour les morceaux de dent fraisés;

La série 3 représente les applications les plus dures et les plus abrasives pour les morceaux de dent fraisés.

La série 4 représente les applications de forage les plus douces (les plus faciles) pour les broches de type inserts,

La série 8 représente des applications très dures et abrasives pour les pièces de type inserts.

Malheureusement, la dureté des roches n'est pas clairement définie par le système IADC.

Ainsi, les informations ne doivent être utilisées qu'au sens descriptif; la dureté réelle des roches variera considérablement, selon des facteurs tels que la profondeur, la pression de suréquilibrage, la porosité,et autres qui sont difficiles à quantifier.

Le type

Le deuxième caractère du système de catégorisation IADC représente le type de morceau, l'insertion ou la dent broyée, et décrit un degré de dureté de formation.

Le type varie de 1 à 4.

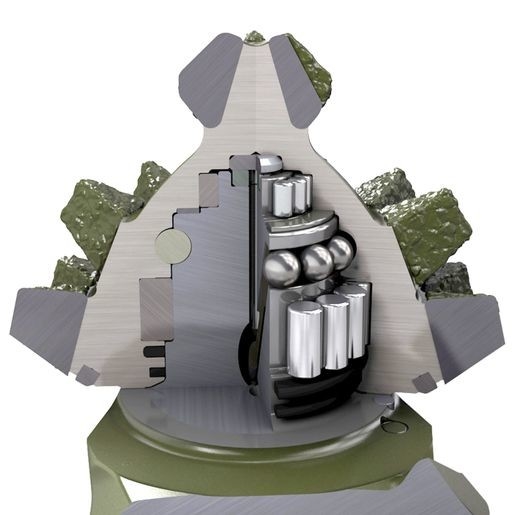

Conception des roulements et protection des jauges

Le troisième caractère IADC définit à la fois la conception du roulement et la protection de la jauge.

L'IADC a défini sept catégories de conception et de protection des roulements:

1. roulements à rouleaux non scellés (également appelés roulements ouverts)
2. roulements à rouleaux refroidis à l'air (conçus pour les applications de forage à l'air, à la mousse ou au brouillard)
3. roulement à rouleaux non scellé, écartement protégé
4. roulements à rouleaux scellés
5. roulement à rouleaux scellés, écartement protégé
6. roulement à friction scellé
7. Il est important de noter que le terme "gauge protected" indique uniquement qu'un bit possède une caractéristique qui protège ou améliore le gauge du bit.À titre d'exemples, il pourrait indiquer des inserts spéciaux placés dans la rangée de talon (côté du cône) ou des inserts renforcés de diamants sur la rangée de calibre.

À propos de nous

Suzhou Energy Tool Co., Ltd.

une entreprise de haute technologie formée par un groupe d'experts en forage avec plus de 20 ans d'expérience dans les plus grandes sociétés de services pétroliers du monde.

ENG has cooperated with many research institutes at home and has formed an advanced technological system based on market-oriented and continuously promoting technological innovation and product improvement.

Les lignes de production de broches d'ENG sont équipées de centres d'usinage à 5 axes, de tours modernes et de FMS (Flexible Manufacturing System).

ENG a poursuivi la production de produits de haute qualité avec des inspections et des tests pertinents.
Le système de gestion de la qualité de l'entreprise est certifié par API, ISO 9001 depuis de nombreuses années.

ENG détient 23 brevets délivrés en Chine.
