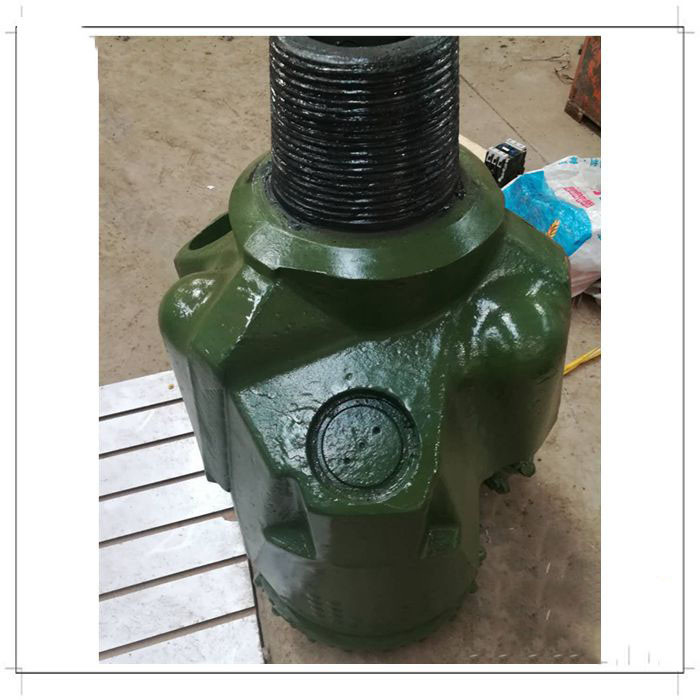

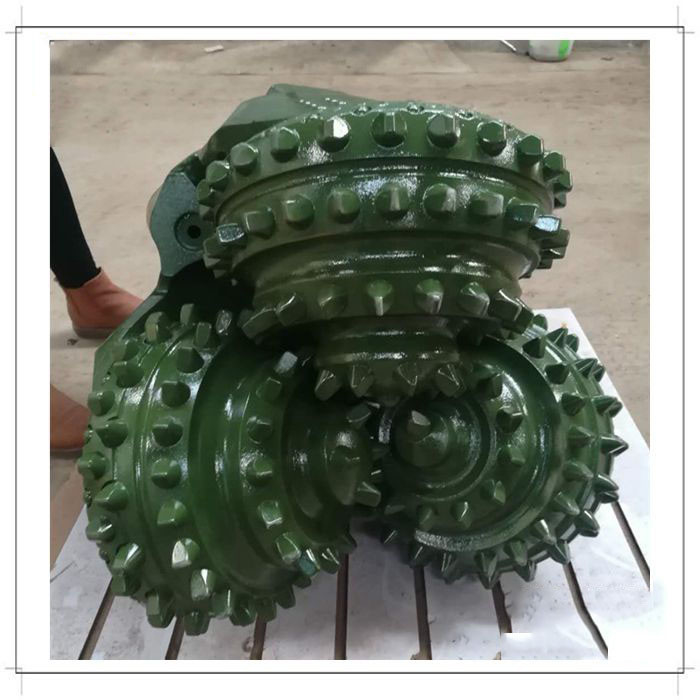

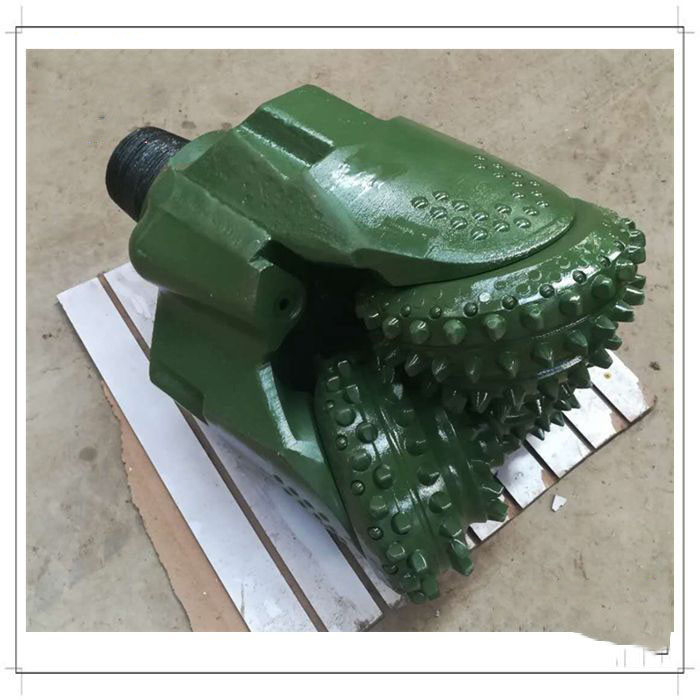

Bateau de forage à cône tri-conique de 22 pouces IADC 545 de l'outil de forage API

Bateau de forage à cône tri-conique de 22 pouces IADC 545 de l'outil de forage API

Décripteur

Une perceuse à tricone joue un rôle essentiel dans l'assemblage du trou du fond des opérations de forage.permettant d'éliminer efficacement la surface rocheuse pendant le forageSa fonction principale est d'exploiter l'énergie de la corde de forage tournante et de l'approvisionnement en boue, en utilisant cette force pour faciliter le processus d'approfondissement du puits.

Spécification de la perceuse PDC:

Comment tu connais la qualité d' un tricone?

• Passeport avec code IADC Tricone Bit
• Options de dentition Tricone Bit TCI et en acier
• Tricone Bit Des inserts supplémentaires en carbure de tungstène sur les rangées de talons
• Tricone Bit enduit de carbure de tungstène sur corps cône
• Tricone Bit Diamant revêtus de carbure de tungstène insérés sur la jauge des cônes
• Tricone Bit Carbure de tungstène inserts sur la queue de chemise des jambes
• Tricone Bit Buse centrale supplémentaire pour le nettoyage des cônes

La particularité de ces trous de tricone est qu'ils sont livrés avec leur propre passeport comme ci-dessous:

• Le cahier des charges des cônes
• Le cachet de qualité signé par la personne qui a fabriqué et vérifié la pièce
• Les paramètres de forage recommandés pour obtenir les meilleures performances du broyeur:
• Poids du morceau
• Vitesse de rotation
• Volume de rinçage

Applications

• Enquête géotechnique
• Exploration minière et sondage
• Instruments géotechniques
• Géophysique

Le type de tricone que vous choisissez dépend de la géologie et du diamètre du forage. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.




Type de roulement tricon:
Il existe principalement trois types de roulements utilisés dans les trous de forage en tricone:

• BIT de rouleau de roulement standard ouvert:
Sur ces roulements, les cônes tournent librement. Ce type de roulement a une rangée avant de roulements à billes et une rangée arrière de roulements à rouleaux.
• BITS de rouleaux de roulement scellés
Ces pièces ont un joint O-Ring avec un réservoir de graisse pour le refroidissement du roulement.
• BITS de rouleaux de roulement
Ces pièces sont strictement refroidies à l'huile et à la graisse avec des roulements de nez, un joint O-Ring et une course pour une performance maximale.


Les codes IADC

Les codes IADC permettent de décrire plus facilement le type de morceau de roche requis.
Les trois premiers chiffres classent la broche selon la formation qu'elle est conçue pour percer et la conception de roulement/sérage utilisée.
1, 2 et 3 désignentBITS de dents en acieravec 1 pour les formations molles, 2 pour les formations moyennes et 3 pour les formations dures.
Les codes 4, 5, 6, 7 et 8 désignentBITS d'insertion de carbure de tungstènepour une dureté de formation variable, 4 étant la plus douce et 8 la plus dure


Types de formations
Ce qui suit montre la formation typique et sa référence IADC
1 & 4 Formations molles avec des couches collantes et une faible résistance à la compression, telles que l'argile, les marles.

1 & 4 Formations molles à faible résistance à la compression telles que le marl, le sel, l'anhydrite et le schiste.

5 Formations molles à moyennes avec une faible résistance à la compression et entreposées avec des couches dures, telles que le sable, le schiste et la craie.

2 ou 6 Formations de densité moyenne à dure avec une résistance à la compression élevée à très élevée, mais avec des couches non abrasives ou de petites couches abrasives, telles que des schistes, des boues, du grès, du calcaire,Dolomite et anhydrite.

3 ou 7 Formations dures et denses à très haute résistance à la compression et certaines couches abrasives, telles que le limon, le grès et la boue.

8 Formations extrêmement dures et abrasives comme la quartzite et les roches volcaniques.


Les codes IADC- chiffres Les trois premiers chiffres classent le bit en fonction de la formation qu'il est conçu pour percer et de la conception du roulement/sérage utilisé.

Le premier chiffre1, 2 et 3 désignentBITS de dents en acieravec 1 pour les formations molles, 2 pour les formations moyennes et 3 pour les formations dures.
4, 5, 6, 7 et 8 désignerCarbure de tungstèneINSERT BITS pour une dureté de formation variable, 4 étant la plus douce et 8 la plus dure.

Deuxième chiffre1, 2, 3 et 4 sont des ventilations supplémentaires dela formation1 étant le plus doux et 4 le plus dur.

Troisième chiffreCe chiffre classera le bit selontype de roulement/d'étanchéitécomme suit:
un rouleau de roulement à roulement ouvert standard,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Quatrième chiffreLes codes de lettres suivants sont utilisés à la quatrième position pour indiquercaractéristiques supplémentaires: A. Application à l'air R. Soudures renforcées C. Jet central S. Dent en acier standard D. Contrôle de déviation X. Insert de châssis E. Jet étendu Y. Insert conique G. Protection contre les éclaboussures supplémentaires Z. Autre insert forme J.Déflexion du jet
