Outil de forage minier IADC 316 avec connexion API Reg 6-5/8

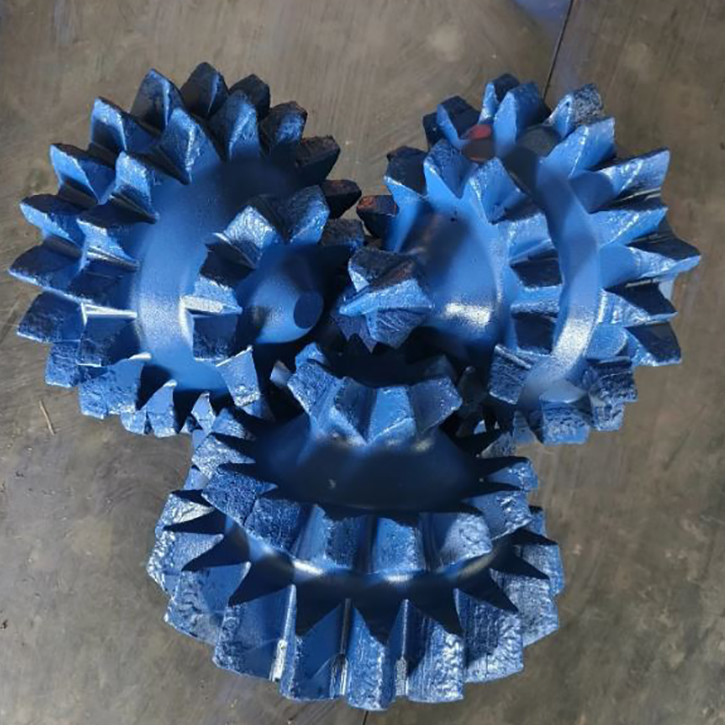

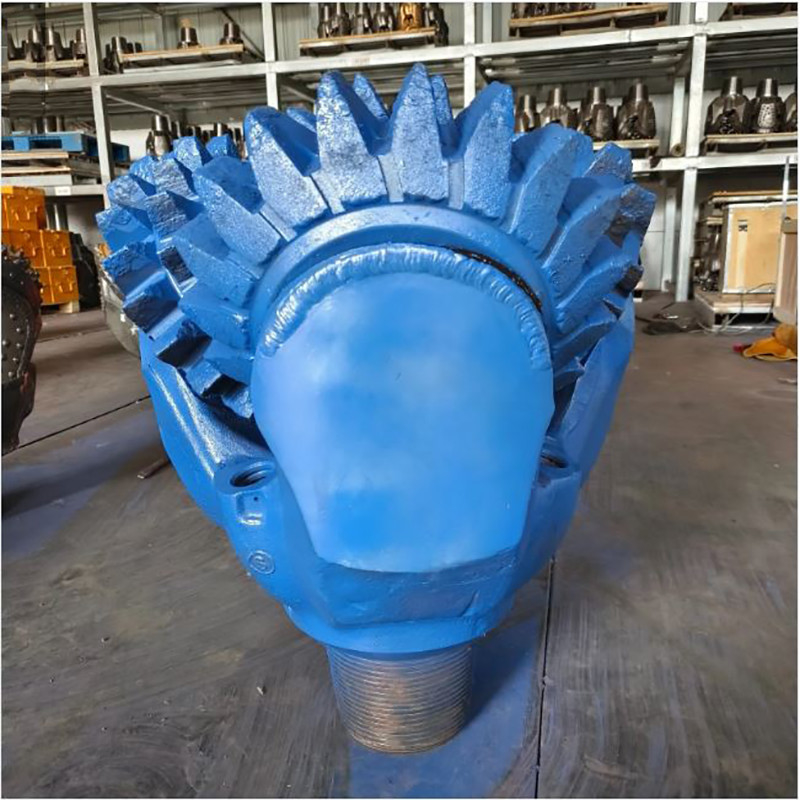

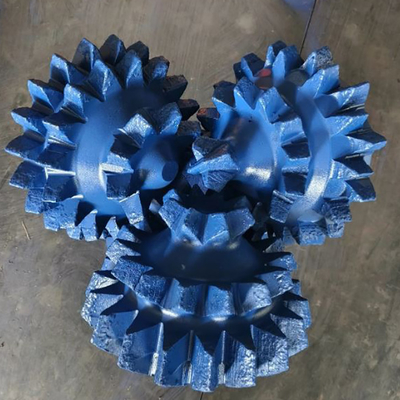

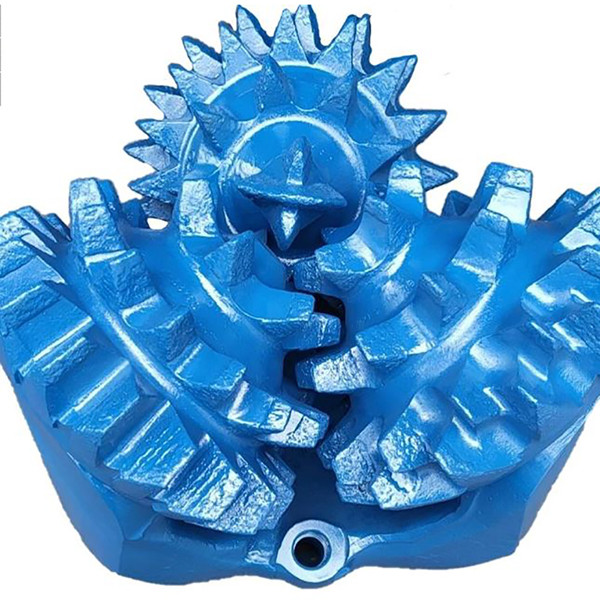

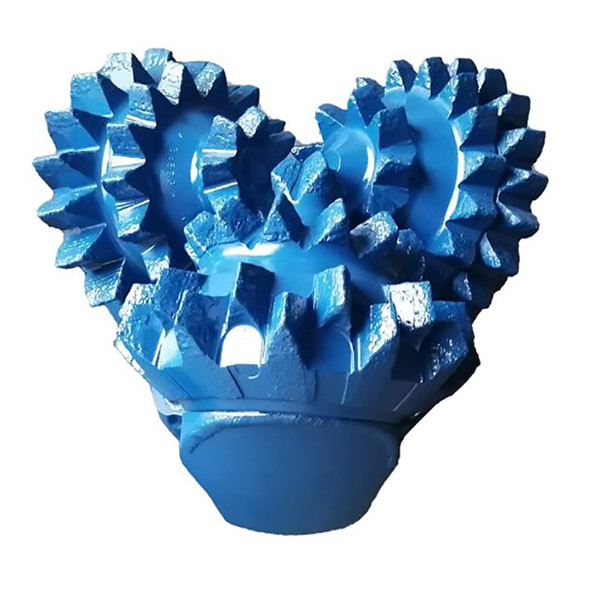

Trépan Tricône 12-1/4 pouces IADC 316 Outil de forage minier avec raccordement Reg 6-5/8 API

Description

Un trépan tricone est un composant essentiel de l'ensemble de fond de trou utilisé dans les opérations de forage. Ce trépan mécanique utilise le mouvement de rotation et la friction mécanique générée par ses dents pour enlever la surface rocheuse pendant le forage. Son but est d'exploiter l'énergie de la garniture de forage rotative et de l'alimentation en boue, en appliquant efficacement cette force pour faciliter l'approfondissement du puits.

Comment connaître la qualité d'un trépan tricone ?

• Passeport du code IADC du trépan tricone
• Options de dents en TCI et en acier du trépan tricone
• Inserts supplémentaires en carbure de tungstène sur les rangées de talons du trépan tricone
• Revêtement en carbure de tungstène sur les corps des cônes du trépan tricone
• Inserts en carbure de tungstène recouverts de diamant sur la jauge des cônes du trépan tricone
• Inserts en carbure de tungstène sur la jupe des jambes du trépan tricone
• Buse centrale supplémentaire pour le nettoyage des cônes du trépan tricone

La particularité du trépan tricone est qu'il est livré avec son propre passeport comme ci-dessous :

• La spécification des cônes
• Le tampon de qualité signé par la personne qui a fabriqué et vérifié le trépan
• Les paramètres de forage recommandés pour obtenir les meilleures performances du trépan :
• Poids du trépan
• Vitesse de rotation
• Volume de rinçage

Applications

• Investigation géotechnique
• Exploration minière et sondage
• Instrumentation géotechnique
• Géophysique

Le type de tricone que vous choisissez dépend de la géologie dans laquelle vous forez et des diamètres du trou de forage que vous forez. L'Association Internationale des Entrepreneurs de Forage (IADC) a développé un système simple d'utilisation pour choisir le bon tricone pour votre géologie avec des caractéristiques supplémentaires telles que la protection du trépan pour une durée de vie de production plus longue.



Types de roulements
Il existe principalement trois types de conceptions de roulements utilisés dans les trépans tricones :

• TRÉPAN À ROULEAUX À ROULEMENT OUVERT STANDARD :
Sur ces trépans, les cônes tourneront librement. Ce type de trépan a une rangée avant de roulements à billes et une rangée arrière de roulements à rouleaux.
• TRÉPANS À ROULEAUX À ROULEMENTS ÉTANCHES
Ces trépans ont un joint torique avec un réservoir de graisse pour le refroidissement des roulements. Les joints agissent comme une barrière contre la boue et les déblais pour protéger les roulements
• TRÉPANS À ROULEAUX À ROULEMENTS À PALIER LISSE
Ces trépans sont strictement refroidis à l'huile/graisse avec des roulements de nez, un joint torique et une piste pour des performances maximales.


Codes IADC

Les codes IADC facilitent la description du type de trépan rocheux requis.
Les trois premiers chiffres classent le trépan en fonction de la formation qu'il est conçu pour forer et de la conception du roulement/joint utilisée.
1, 2 et 3 désignentTRÉPANS À DENTS EN ACIER avec 1 pour les formations tendres, 2 pour les formations moyennes et 3 pour les formations dures.
Les codes 4, 5, 6, 7 et 8 désignentTRÉPANS À INSERTS EN CARBURE DE TUNGSTÈNE pour différentes duretés de formation, 4 étant le plus tendre et 8 le plus dur


Types de formation
Ce qui suit montre la formation typique et sa référence IADC
1 et 4 Formations tendres avec des couches collantes et une faible résistance à la compression, telles que l'argile, les marnes.

1 et 4 Formations tendres avec une faible résistance à la compression telles que la marne, le sel, l'anhydrite et le schiste.

5 Formations tendres à moyennes avec une faible résistance à la compression et intercalées avec des couches dures, telles que les sables, le schiste et la craie.

2 ou 6 Formations denses moyennes à dures avec une résistance à la compression élevée à très élevée, mais avec des couches non abrasives ou peu abrasives, telles que les schistes, la boue, le grès, le calcaire, la dolomite et l'anhydrite.

3 ou 7 Formations dures et denses avec une très haute résistance à la compression et quelques couches abrasives, telles que le siltstone, le grès et la boue.

8 Formations extrêmement dures et abrasives telles que le quartzite et la roche volcanique.


Codes IADC - Chiffres Les trois premiers chiffres classent le trépan en fonction de la formation qu'il est conçu pour forer et de la conception du roulement/joint utilisée.

Premier chiffre1, 2 et 3 désignentTRÉPANS À DENTS EN ACIER avec 1 pour les formations tendres, 2 pour les formations moyennes et 3 pour les formations dures.
4, 5, 6, 7 et 8 désignentCARBURE DE TUNGSTÈNE INSERTS TRÉPANS pour différentes duretés de formation, 4 étant le plus tendre et 8 le plus dur.

Deuxième chiffre 1, 2, 3 et 4 sont une ventilation plus poussée de la formation avec 1 étant le plus tendre et 4 le plus dur.

Troisième chiffreCe chiffre classera le trépan en fonction du type de roulement/joint comme suit :
Trépan à rouleaux à roulement ouvert standard Trépan à rouleaux à roulement ouvert standard,
Trépan à rouleaux à roulement ouvert standard refroidi par air avec protection de jauge qui est définie comme des inserts en carbure dans le talon du cône Trépan à rouleaux à roulement étanche Trépan à rouleaux à roulement étanche avec protection de jauge Trépan à roulement étanche à palier lisse Trépan à roulement étanche à palier lisse avec protection de jauge.

Quatrième chiffre Les codes de lettres suivants sont utilisés dans la quatrième position du chiffre pour indiquer des caractéristiques supplémentaires: A. Application d'air R. Soudures renforcées C. Jet central S. Dent en acier standard D. Contrôle de la déviation X. Insert de ciseau E. Jet étendu Y. Insert conique G. Protection de jauge supplémentaire Z. Autre forme d'insert J. Déviation du jet
