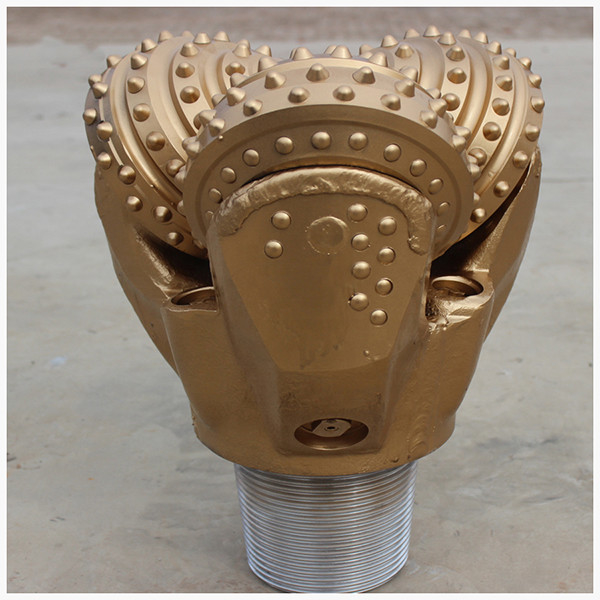

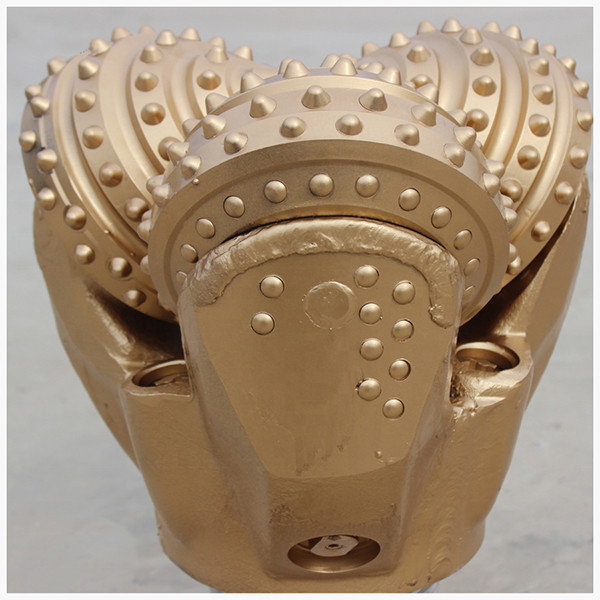

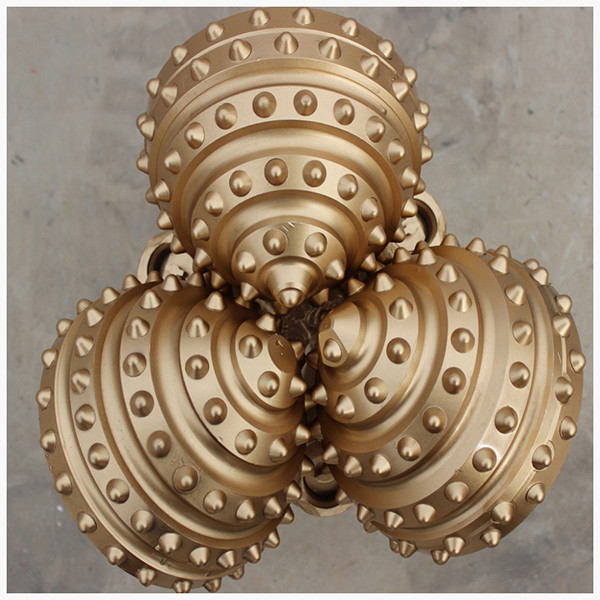

17 pouces TCI Rock Bit Of API Spécifications pour l' exploitation pétrolière Forage de puits

Trépan Tricône 17 pouces TCI Trépan de roche de spécification API pour le forage de puits d'extraction de pétrole

1. Descriptions :

Les trépans à inserts en carbure de tungstène (TCI) sont utilisés pour les formations rocheuses moyennes à dures, offrant une variété d'inserts en carbure tels que des inserts de forme sphérique pour les roches très dures ou des inserts de forme conique pour les roches plus tendres. Le nombre de rangées d'inserts est directement lié au type d'application et à la taille du trou à forer. Il existe également des roulements ouverts et scellés disponibles, ainsi que trois types de protection de queue de chemise au choix. TCI signifie Insert en carbure de tungstène.

2. Spécification :

3.  Profil du trépan tricône

4 . Tricône  Types de roulements

Il existe principalement trois types de conceptions de roulements utilisés dans les trépans de forage tricône :

• TRÉPAN À ROULEAUX À ROULEMENT OUVERT STANDARD :

Sur ces trépans, les cônes tourneront librement. Ce type de trépan possède une rangée avant de roulements à billes et une rangée arrière de roulements à rouleaux.

• TRÉPANS À ROULEAUX À ROULEMENTS SCELLES

Ces trépans ont un joint torique avec un réservoir de graisse pour le refroidissement des roulements. Les joints agissent comme une barrière contre la boue et les débris pour protéger les roulements

• TRÉPANS À ROULEAUX À ROULEMENTS À PALIER

Ces trépans sont strictement refroidis à l'huile/graisse avec des roulements de nez, un joint torique et une piste pour des performances maximales.

À quoi devrions-nous faire attention lors du choix du trépan tricône ?

• Passeport du code IADC du trépan tricône
• Options de dents TCI et acier du trépan tricône
• Inserts supplémentaires en carbure de tungstène sur les rangées de talons du trépan tricône
• Revêtement en carbure de tungstène sur les corps des cônes du trépan tricône
• Inserts en carbure de tungstène recouverts de diamant sur la jauge des cônes du trépan tricône
• Inserts en carbure de tungstène sur la queue de chemise des jambes du trépan tricône
• Buse centrale supplémentaire pour le nettoyage des cônes

La particularité du trépan tricône est qu'il est livré avec son propre passeport comme ci-dessous :

• La spécification des cônes
• Le tampon de qualité signé par la personne qui a fabriqué et vérifié le trépan
• Les paramètres de forage recommandés pour obtenir les meilleures performances du trépan :
• Poids du trépan
• Vitesse de rotation
• Volume de rinçage

Quel type de trépan tricône devriez-vous choisir ?

Cela dépend de la géologie dans laquelle vous forez et des diamètres du trou de forage que vous forez. L'International Association of Drilling Contractors (IADC) a développé un système étape par étape facile à utiliser pour choisir le bon tricône pour votre géologie avec des fonctionnalités supplémentaires telles que la protection du trépan pour une durée de vie de production plus longue.
