TCI 17 pouces tri-conique Forage Un peu d' API Spécifications outils de forage
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Type | Tricone Drill Bit | Use | oil ,gas ,mining ,drilling ,water |
|---|---|---|---|
| Machine type | Drilling Tool | Processing type | Forging |
| Size | 16 inch (406.4mm) | Color | Customer Requirement |
| Advantage | High-efficiency , high strength | Usage | oil ,mining ,gas |
| Market | all over the world | Packing | Steel box or wooden box |
| Rock formation | f<8 | Tooth | Tungsten Carbide drill bit |
| Bearing Type | Sealed Bearing roller bit | ||
| Mettre en évidence | Une perceuse à rouleaux de 16 pouces,TCI Perçage à cône dentaire,Excavateur à rouleaux en acier à carrosserie tricone |
||
Description de produit

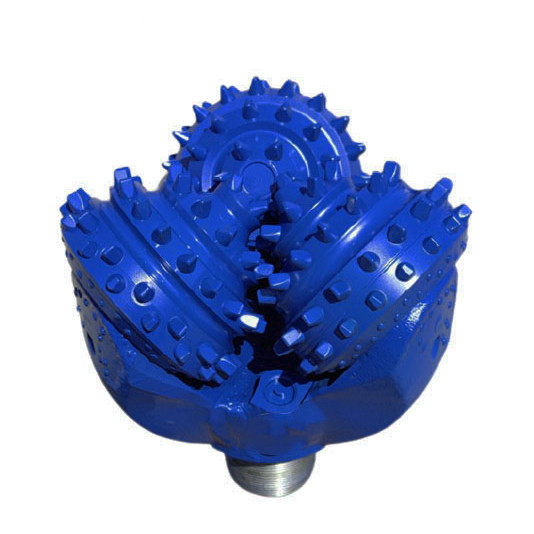

Trépan Tricône 17 pouces à inserts carbure de tungstène (TCI) conforme aux spécifications API pour les outils de forage
1. Descriptions :
Les trépans à inserts carbure de tungstène (TCI) sont utilisés pour les formations rocheuses moyennes à dures et offrent une variété d'inserts en carbure tels que des inserts de forme sphérique pour les roches très dures ou des inserts de forme conique pour les roches plus tendres. Le nombre de rangées d'inserts est directement lié au type d'application et à la taille du trou à forer. Il existe également des roulements ouverts et scellés, ainsi que trois types de protection de queue de jupe au choix. TCI signifie Insert en carbure de tungstène.
2. Spécifications :
| SPÉCIFICATIONS DU TRÉPAN | |
| Diamètre : | 22 ” (558,8 mm) |
| Type de corps : | Corps en acier |
| Type de dents : | Dents TCI |
| Roulement : | Roulement scellé |
| Filetage API Connexion API : | 7-5/8 API REG |
| CODE IADC : | 537 |
| PARAMÈTRES D'UTILISATION | |
| Poids (Kg) : | 260 KGS |
| Plage de RPM (rotatif) : | 130-40 |
| Poids sur le trépan (kN) : | 125-264 kN |
| Couple de serrage (KN) : | 46 - 54 KN |

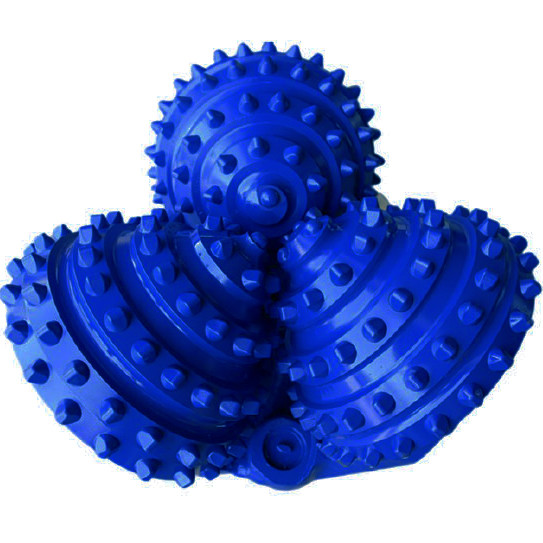

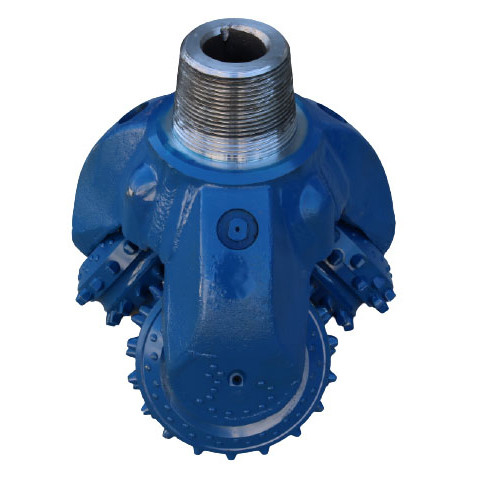

3. Profil du trépan
4 . Types de roulements
Il existe principalement trois types de conceptions de roulements utilisés dans les trépans triconiques :
• TRÉPAN À ROULEAUX À ROULEMENT OUVERT STANDARD :
Sur ces trépans, les cônes tourneront librement. Ce type de trépan possède une rangée avant de roulements à billes et une rangée arrière de roulements à rouleaux.
• TRÉPANS À ROULEAUX À ROULEMENTS SCELLES
Ces trépans ont un joint torique avec un réservoir de graisse pour le refroidissement des roulements. Les joints agissent comme une barrière contre la boue et les débris pour protéger les roulements.
• TRÉPANS À ROULEAUX À ROULEMENTS À PALIER
Ces trépans sont refroidis strictement à l'huile/graisse avec des roulements de nez, un joint torique et une piste pour des performances maximales.
5. Question :
À quoi faut-il faire attention lors du choix d'un trépan triconique ?
- Passeport du trépan triconique Code IADC
- Options de dents en acier et TCI du trépan triconique
- Inserts supplémentaires en carbure de tungstène sur les rangées de talons
- Revêtement en carbure de tungstène sur les corps des cônes
- Inserts en carbure de tungstène recouverts de diamant sur la jauge des cônes
- Inserts en carbure de tungstène sur la queue de jupe des jambes
- Buse centrale supplémentaire pour le nettoyage des cônes
La particularité du trépan triconique est qu'il est livré avec son propre passeport comme ci-dessous :
- Les spécifications des cônes
- Le tampon de qualité signé par la personne qui a fabriqué et vérifié le trépan
- Les paramètres de forage recommandés pour obtenir les meilleures performances du trépan :
- Poids du trépan triconique
- Vitesse de rotation
- Volume de rinçage
Quel type de trépan triconique devez-vous choisir ?
Cela dépend de la géologie dans laquelle vous forez et des diamètres du trou de forage que vous forez. L'Association internationale des entrepreneurs de forage (IADC) a développé un système simple pour choisir le bon trépan triconique pour votre géologie avec des fonctionnalités supplémentaires telles que la protection du trépan pour une durée de vie de production plus longue.
