PDC Insérer des morceaux de 17-1/2 pouces outils de forage diamant

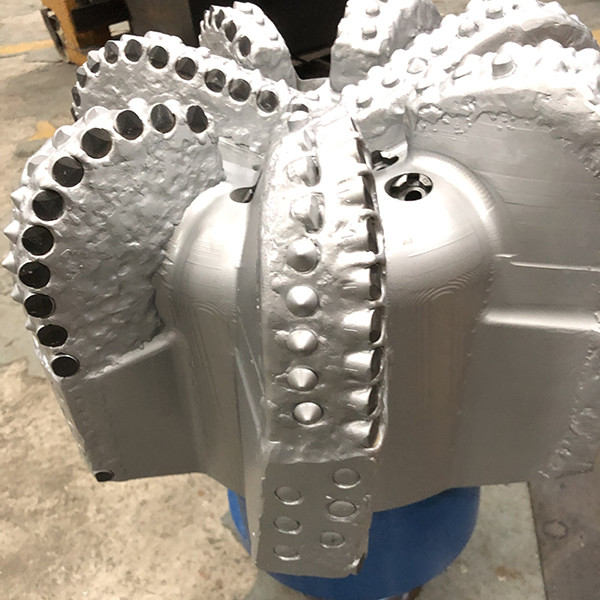

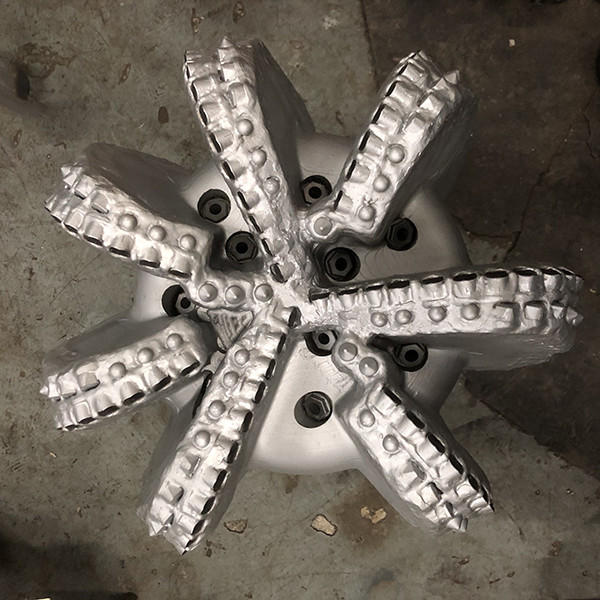

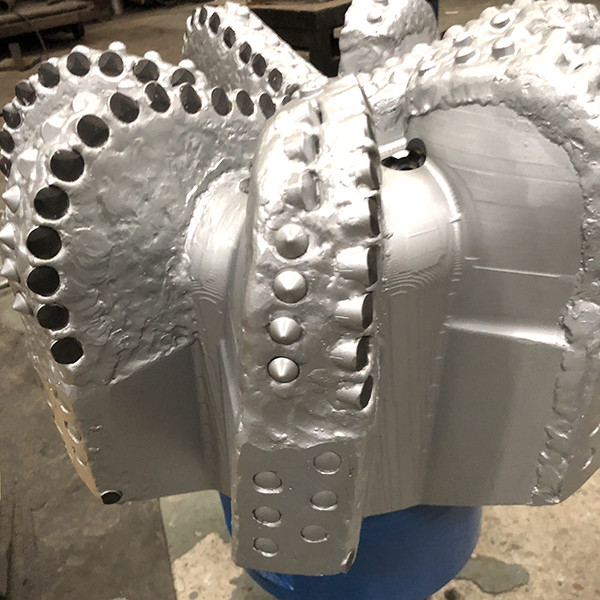

Trépan PDC à roche de 17,5 pouces

1. Descriptions :

Le trépan PDC de 17,5 pouces est grand et utilise le cutter de 19 mm. Ensuite, les grands cutters sont plus agressifs que les petits cutters.Cependant, ils peuvent augmenter les fluctuations de couple. Les petits cutters (8 mm, 10 mm, 13 mm et 16 mm) ont démontré une vitesse de pénétration (ROP) plus élevée que les grands cutters dans certaines applications.

Selon l'International Association of Drilling Contractors (IADC), la classification des trépans à cutter fixe est composée de quatre caractères qui désignent :

• Matériau du corps du trépan PDC
• Densité des cutters du trépan PDC
• Taille ou type des cutters du trépan PDC
• Profil du trépan PDC

Tous nos trépans PDC sont conformes à la norme API et utilisés dans l'industrie du forage.

Les trépans PDC de taille 3 à 22 pouces avec 3 à 9 lames sont disponibles. Et différents types de cutters sont optionnels en fonction de votre budget.

. Profil du trépan PDC

. Cutter PDC du trépan

Les cutters en composite de diamant polycristallin (PDC) sont le principal point de contact d'un trépan. Les trépans PDC enlèvent la roche principalement par cisaillement.

Les cutters PDC sont exposés à beaucoup de chauffage et de refroidissement dans le puits, un environnement très difficile.

Les cutters PDC qui ont une faible dégradation thermique et une plus grande stabilité thermique atteignent généralement une ROP plus élevée et une résistance à l'usure accrue. Par conséquent, l'optimisation du cutter est importante.

. Buse du trépan PDC

Les buses du trépan PDC aident à dégager la zone de coupe et à refroidir les cutters en composite de diamant polycristallin (PDC).

Le placement efficace de ces buses ainsi que l'angle auquel elles sont réglées jouent un rôle essentiel dans l'efficacité du trépan.

Les canaux de fluide complètent également le placement des buses pour améliorer l'évacuation des déblais.

. Trépans PDC à corps en acier

Le corps en acier est l'opposé du corps en matrice du trépan PDC. Il peut résister à des charges d'impact élevées, mais est plus tendre et manque de caractéristiques de protection. La résistance et la ductilité de l'acier confèrent aux corps des trépans en acier une résistance élevée aux chocs.

Les corps en acier sont considérablement plus résistants que les corps en matrice.

Une caractéristique bénéfique des trépans en acier est qu'ils peuvent facilement être reconstruits plusieurs fois car les cutters usés ou endommagés peuvent être remplacés assez facilement. C'est un avantage particulier pour les opérateurs dans les environnements de forage à faible coût.

Les trépans à pastilles diamantées polycristallines (PDC) sont différents des cônes rotatifs en ce sens qu'ils sont des corps monoblocs sans pièces mobiles. Les cutters fixes déchiquettent la roche, de sorte que le trépan est capable de fonctionner avec des vitesses de rotation plus élevées plus efficacement dans les formations consolidées.
